Calico 기본 통신(Pod - 외부(인터넷) 통신)

안녕하세요. Kubernetes Advanced Networking Study(=KANS) 3기 모임에서 스터디한 내용을 정리했습니다. 해당 글에서는 Calico의 Pod에서 외부(인터넷)으로의 통신에 대해 자세히 알아보겠습니다.

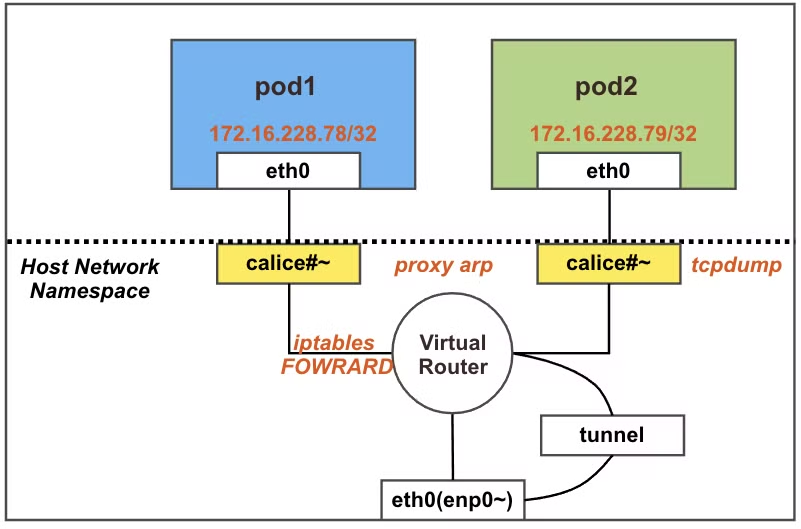

- 파드에서 외부(인터넷) 통신 시에는 해당 노드의 네트워크 인터페이스 IP 주소로 MASQUERADE(출발지 IP가 변경) 되어서 외부에 연결됨 [참고 : GKE IP masquerade agent]



calico 기본 설정은 natOutgoing: true 이다. 즉, iptables 에 MASQUERADE Rule(룰) 에 의해서 외부에 연결됨

calice# 인터페이스에 proxy arp 설정

파드와 외부간 직접 통신에서는 tunnel 인터페이스는 미 관여



파드 배포 전 기본 상태 확인

calico 설정 정보 확인 & 노드에 iptables 확인

# 마스터 노드에서 확인 : natOutgoing 의 기본값은 true 이다
calicoctl get ippool -o wide
NAME                  CIDR            NAT    IPIPMODE   VXLANMODE   DISABLED   SELECTOR
default-ipv4-ippool   172.16.0.0/16   true   Always     Never       false      all()



# 노드에서 확인 : 노드에서 외부로 통신 시 MASQUERADE 동작 Rule 확인
iptables -n -t nat --list cali-nat-outgoing
root@k8s-w1:~# iptables -n -t nat --list cali-nat-outgoing
Chain cali-nat-outgoing (1 references)
target      prot opt source               destination
MASQUERADE  all  --  0.0.0.0/0            0.0.0.0/0            /* cali:flqWnvo8yq4ULQLa */ match-set cali40masq-ipam-pools src ! match-set cali40all-ipam-pools dst random-fully



파드 배포 및 외부 통신 확인

노드(k8s-w1)에 파드 1개 생성

# 파드 생성
curl -O https://raw.githubusercontent.com/gasida/NDKS/main/4/node1-pod1.yaml
kubectl apply -f node1-pod1.yaml

# 생성된 파드 정보 확인
kubectl get pod -o wide



외부 통신 확인

통신 전 준비

# 노드에서 실행
# iptables NAT MASQUERADE 모니터링 : pkts 증가 확인
watch -d 'iptables -n -v -t nat --list cali-nat-outgoing'

# (마스터노드) 파드 연결된 veth 를 변수를 확인
VETH1=$(calicoctl get workloadEndpoint | grep pod1 | awk '{print $4}')
echo $VETH1

# (워커노드1) 위에서 확인한 파드 연결된 veth 를 변수에 지정
VETH1=calice0906292e2

# 패킷 덤프 실행 >> 어떤 인터페이스에서 패킷 캡쳐 확인이 되나요?
tcpdump -i any -nn icmp
tcpdump -i $VETH1 -nn icmp
tcpdump -i tunl0 -nn icmp
tcpdump -i ens5 -nn icmp



외부 통신 실행 및 확인

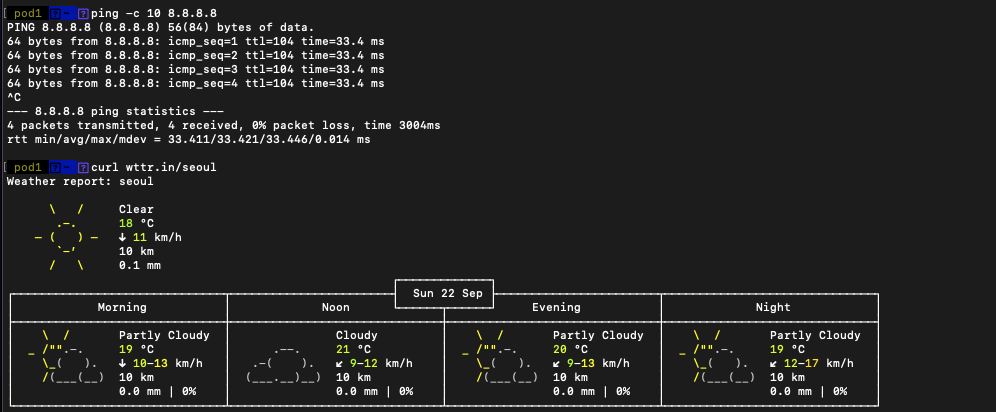

# 파드에서 외부 정상 통신 확인
kubectl exec pod1 -it -- zsh

# 혹은 통신 확인
pod1> ping -c 10 8.8.8.8

# The right way to check the weather - 링크
curl wttr.in/seoul
curl 'wttr.in/seoul?format=3'
curl 'wttr.in/busan?format=3'
curl -s 'wttr.in/{London,Busan}'
curl v3.wttr.in/Seoul.sxl
curl wttr.in/Moon
curl wttr.in/:help

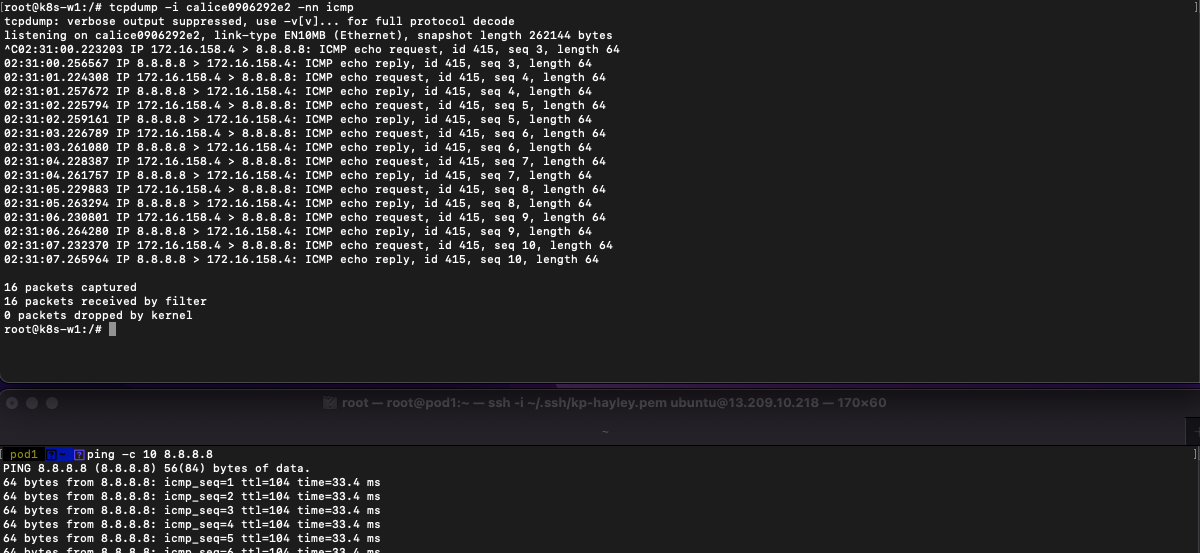

# 패킷 덤프 내용 확인
root@k8s-w1:~# tcpdump -i calice0906292e2 -nn icmp
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on calice0906292e2, link-type EN10MB (Ethernet), capture size 262144 bytes
09:27:29.236878 IP 172.16.228.82 > 8.8.8.8: ICMP echo request, id 56376, seq 1, length 64
09:27:29.311810 IP 8.8.8.8 > 172.16.228.82: ICMP echo reply, id 56376, seq 1, length 64

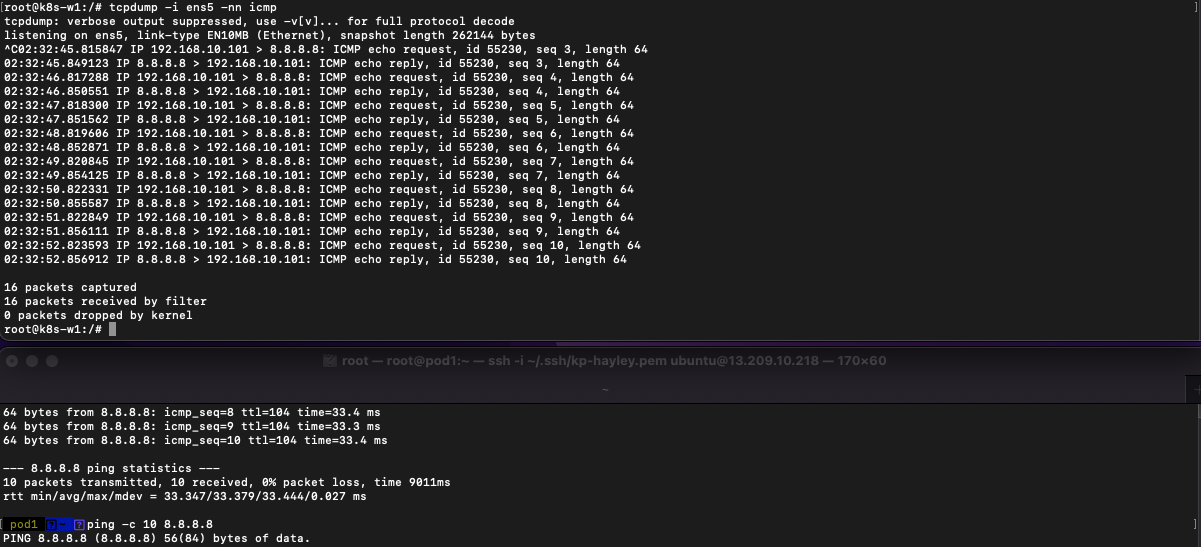

# 아래 192.168.10.101는 노드의 외부(인터넷) 연결된 네트워크 인터페이스의 IP이며, 출발지 IP가 변경되어서 외부로 나감
root@k8s-w1:~# tcpdump -i ens5 -nn icmp
15:37:56.579286 IP 192.168.10.101 > 8.8.8.8: ICMP echo request, id 57122, seq 1, length 64
15:37:56.610585 IP 8.8.8.8 > 192.168.10.101: ICMP echo reply, id 57122, seq 1, length 64



# nat MASQUERADE rule 카운트(pkts)가 증가!
## 출발지 매칭은 cali40masq-ipam-pools 을 사용
watch -d 'iptables -n -v -t nat --list cali-nat-outgoing'
root@k8s-w1:~# iptables -n -v -t nat --list cali-nat-outgoing
Chain cali-nat-outgoing (1 references)
 pkts bytes target     prot opt in     out     source               destination
    3   252 MASQUERADE  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* cali:flqWnvo8yq4ULQLa */ match-set cali40masq-ipam-pools src ! match-set cali40all-ipam-pools dst random-fully

# IPSET 으로 의 cali40masq-ipam-pools IP 대역 정보 확인 : 172.16.0.0/16 대역임을 확인
ipset list cali40masq-ipam-pools
Name: cali40masq-ipam-pools
Type: hash:net
Revision: 7
Header: family inet hashsize 1024 maxelem 1048576 bucketsize 12 initval 0x97754149
Size in memory: 504
References: 1
Number of entries: 1
Members:
172.16.0.0/16





다음 실습을 위해 파드 삭제  kubectl delete pod pod1
