K8S Flannel CNI

안녕하세요. Kubernetes Advanced Networking Study(=KANS) 3기 모임에서 스터디한 내용을 정리했습니다. 해당 글에서는 K8S Flannel CNI 에 대해 자세히 알아보겠습니다.



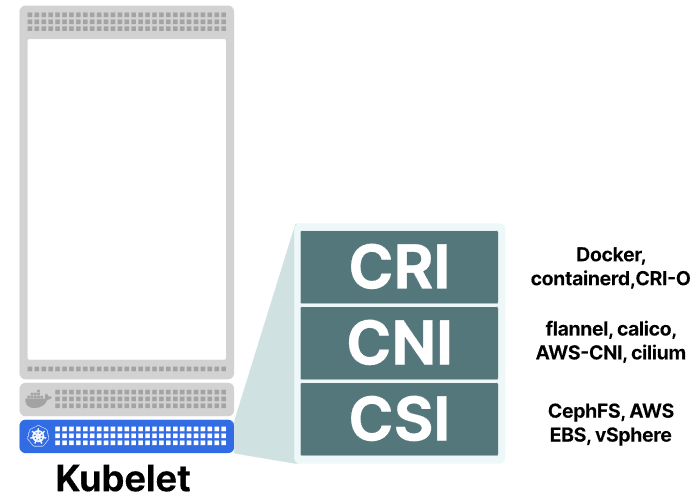

CNI(Container Network Inferface)

쿠버네티스는 네트워크 모델의 요건을 만족하는 CNI 플러그인이 있고, 대표적으로 'Calico, Cilium 등'이 있습니다.



쿠버네티스 네트워크 모델 요구사항

1. 파드와 파드 간 통신 시 NAT 없이 통신 가능

2. 노드의 에이전트는 파드와 통신이 가능

3. 호스트 네트워크를 사용하는 파드는 NAT 없이 파드와 통신이 가능

4. 서비스 클러스터 IP 대역과 파드가 사용하는 IP 대역은 중복되지 않아야 함



Flannel CNI

- 네트워킹 환경 지원 (Backends) : VXLAN, host-gw, UDP, 그외에는 아직 실험적임 - 링크 링크2



https://ikcoo.tistory.com/101

kind & Flannel 배포 - Docs Blog Github

#
cat <<EOF> kind-cni.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
  labels:
    mynode: control-plane
  extraPortMappings:
  - containerPort: 30000
    hostPort: 30000
  - containerPort: 30001
    hostPort: 30001
  - containerPort: 30002
    hostPort: 30002
  kubeadmConfigPatches:
  - |
    kind: ClusterConfiguration
    controllerManager:
      extraArgs:
        bind-address: 0.0.0.0
    etcd:
      local:
        extraArgs:
          listen-metrics-urls: http://0.0.0.0:2381
    scheduler:
      extraArgs:
        bind-address: 0.0.0.0
  - |
    kind: KubeProxyConfiguration
    metricsBindAddress: 0.0.0.0
- role: worker
  labels:
    mynode: worker
- role: worker
  labels:
    mynode: worker2
networking:
  disableDefaultCNI: true
EOF
kind create cluster --config kind-cni.yaml --name myk8s --image kindest/node:v1.30.4



# 배포 확인

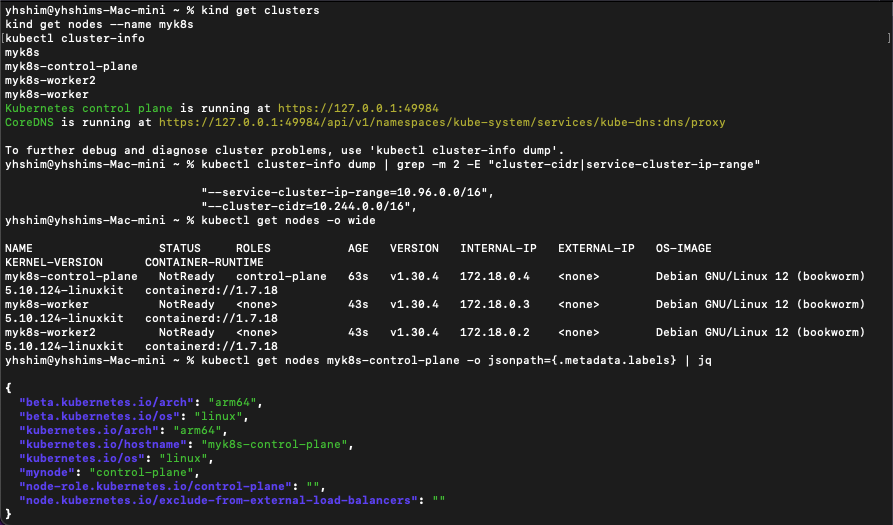

kind get clusters
kind get nodes --name myk8s
kubectl cluster-info

# 네트워크 확인
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"

# 노드 확인 : CRI
kubectl get nodes -o wide

# 노드 라벨 확인
kubectl get nodes myk8s-control-plane -o jsonpath={.metadata.labels} | jq
...
"mynode": "control-plane",
...



kubectl get nodes myk8s-worker -o jsonpath={.metadata.labels} | jq
kubectl get nodes myk8s-worker2 -o jsonpath={.metadata.labels} | jq

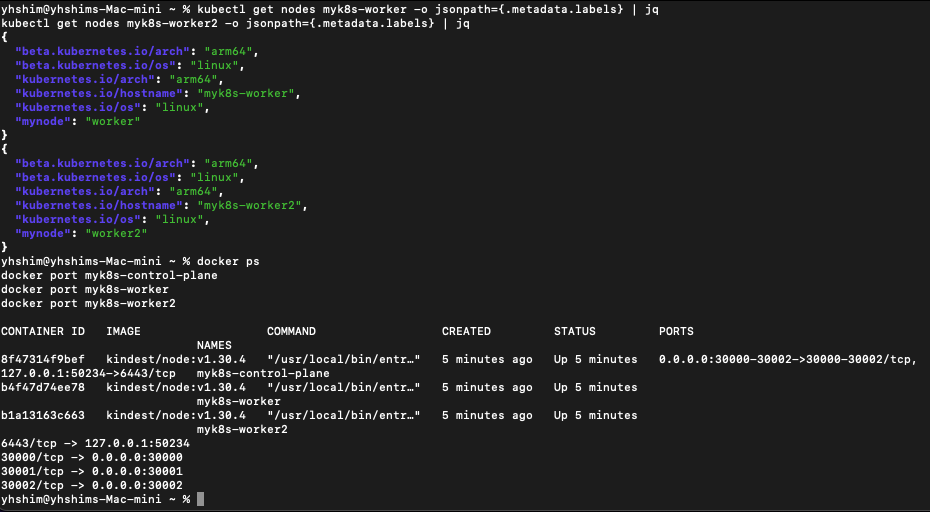

# 컨테이너 확인 : 컨테이너 갯수, 컨테이너 이름 확인
docker ps
docker port myk8s-control-plane
docker port myk8s-worker
docker port myk8s-worker2





# 컨테이너 내부 정보 확인
docker exec -it myk8s-control-plane ip -br -c -4 addr
docker exec -it myk8s-worker  ip -br -c -4 addr
docker exec -it myk8s-worker2  ip -br -c -4 addr

#
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump iputils-ping htop git nano -y'
docker exec -it myk8s-worker  sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump iputils-ping -y'
docker exec -it myk8s-worker2 sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump iputils-ping -y'

#
docker exec -it myk8s-control-plane bash
---------------------------------------
apt install golang -y
git clone https://github.com/containernetworking/plugins
chmod +x build_linux.sh

#
build_linux.sh
Building plugins
  bandwidth
  firewall
  portmap
  sbr
  tuning
  vrf
  bridge
  host-device
  ipvlan
  loopback
  macvlan
  ptp
  vlan
  dhcp
  host-local
  static

exit
---------------------------------------

# 자신의 PC에 복사
docker cp myk8s-control-plane:/opt/cni/bin/bridge .
ls -l bridge



#
watch -d kubectl get pod -A -owide

#
kubectl describe pod -n kube-system -l k8s-app=kube-dns
Events:
  Type     Reason            Age   From               Message
  ----     ------            ----  ----               -------
  Warning  FailedScheduling  57s   default-scheduler  0/1 nodes are available: 1 node(s) had untolerated taint {node.kubernetes.io/not-ready: }. preemption: 0/1 nodes are available: 1 Preemption is not helpful for scheduling.

# Flannel cni 설치

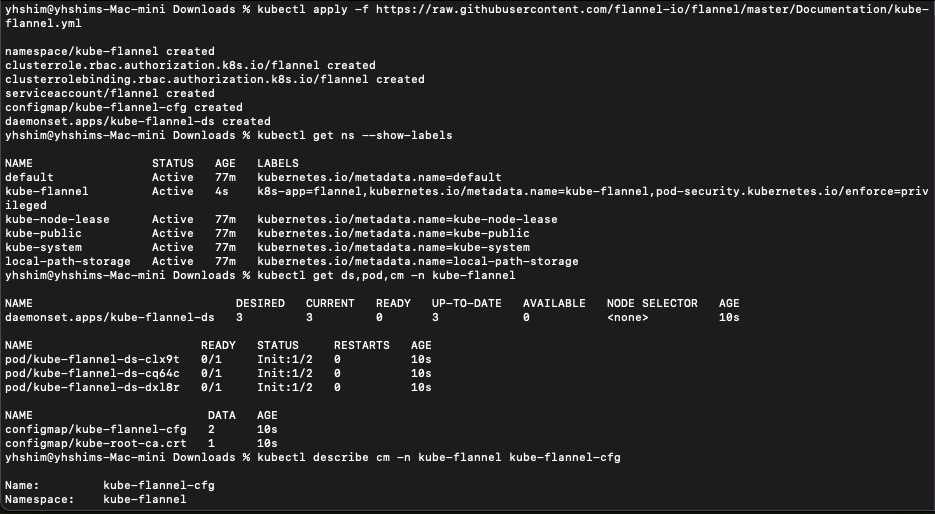

kubectl apply -f https://raw.githubusercontent.com/flannel-io/flannel/master/Documentation/kube-flannel.yml

# namespace 에 pod-security.kubernetes.io/enforce=privileged Label 확인
kubectl get ns --show-labels
NAME                 STATUS   AGE     LABELS
kube-flannel         Active   2m49s   k8s-app=flannel,kubernetes.io/metadata.name=kube-flannel,pod-security.kubernetes.io/enforce=privileged

kubectl get ds,pod,cm -n kube-flannel

kubectl describe cm -n kube-flannel kube-flannel-cfg
cni-conf.json:
----
{
  "name": "cbr0",
  "cniVersion": "0.3.1",
  "plugins": [
    {
      "type": "flannel",
      "delegate": {
        "hairpinMode": true,
        "isDefaultGateway": true
      }
    },
    {
      "type": "portmap",
      "capabilities": {
        "portMappings": true
      }
    }
  ]
}

net-conf.json:
----
{
  "Network": "10.244.0.0/16",
  "EnableNFTables": false,
  "Backend": {
    "Type": "vxlan"
  }
}



kubectl describe ds -n kube-flannel kube-flannel-ds
...
    Mounts:
      /etc/cni/net.d from cni (rw)
      /etc/kube-flannel/ from flannel-cfg (rw)
    ...
    Mounts:
      /etc/kube-flannel/ from flannel-cfg (rw)
      /run/flannel from run (rw)
      /run/xtables.lock from xtables-lock (rw)
  Volumes:
   run:
    Type:          HostPath (bare host directory volume)
    Path:          /run/flannel
    HostPathType:
   cni-plugin:
    Type:          HostPath (bare host directory volume)
    Path:          /opt/cni/bin
    HostPathType:
   cni:
    Type:          HostPath (bare host directory volume)
    Path:          /etc/cni/net.d
    HostPathType:
   flannel-cfg:
    Type:      ConfigMap (a volume populated by a ConfigMap)
    Name:      kube-flannel-cfg
    Optional:  false
   xtables-lock:
    Type:               HostPath (bare host directory volume)
    Path:               /run/xtables.lock
    HostPathType:       FileOrCreate
  Priority Class Name:  system-node-critical
...

kubectl exec -it ds/kube-flannel-ds -n kube-flannel -c kube-flannel -- ls -l /etc/kube-flannel


# failed to find plugin "bridge" in path [/opt/cni/bin]

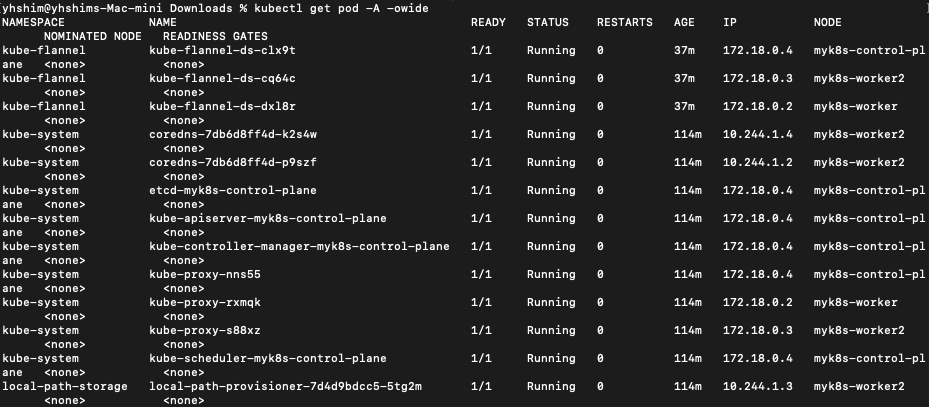

kubectl get pod -A -owide

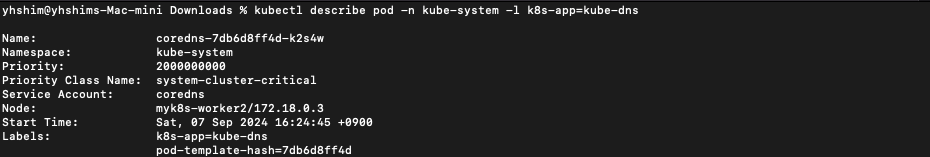

kubectl describe pod -n kube-system -l k8s-app=kube-dns

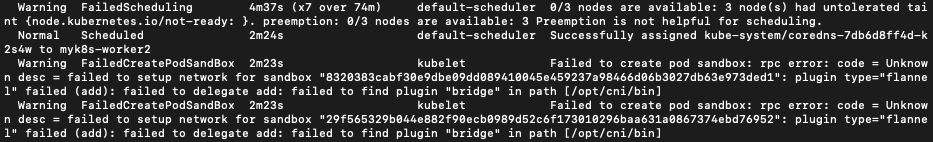

  Warning  FailedCreatePodSandBox  35s               kubelet            Failed to create pod sandbox: rpc error: code = Unknown desc = failed to setup network for sandbox "786e9caec9c312a0b8af70e14865535575601d024ec02dbb581a1f5ac0b8bb06": plugin type="flannel" failed (add): loadFlannelSubnetEnv failed: open /run/flannel/subnet.env: no such file or directory
  Warning  FailedCreatePodSandBox  23s               kubelet            Failed to create pod sandbox: rpc error: code = Unknown desc = failed to setup network for sandbox "6ccd4607d32cbb95be9ff40b97a436a07e5902e6c24d1e12aa68fefc2f8b548a": plugin type="flannel" failed (add): failed to delegate add: failed to find plugin "bridge" in path [/opt/cni/bin]









위 에러를 해결하기 위해 해당 경로에 bridge 실행파일 생성 후 로컬에 복사합니다.

다운로드





ls -l bridge



#
kubectl get pod -A -owide

#
docker cp bridge myk8s-control-plane:/opt/cni/bin/bridge
docker cp bridge myk8s-worker:/opt/cni/bin/bridge
docker cp bridge myk8s-worker2:/opt/cni/bin/bridge
docker exec -it myk8s-control-plane  chmod 755 /opt/cni/bin/bridge
docker exec -it myk8s-worker         chmod 755 /opt/cni/bin/bridge
docker exec -it myk8s-worker2        chmod 755 /opt/cni/bin/bridge

#

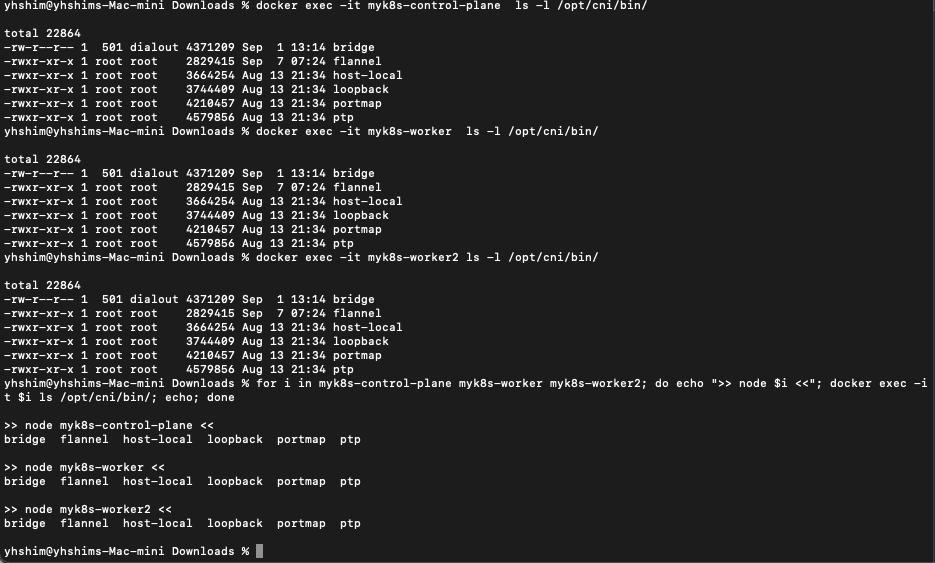

docker exec -it myk8s-control-plane  ls -l /opt/cni/bin/
docker exec -it myk8s-worker  ls -l /opt/cni/bin/
docker exec -it myk8s-worker2 ls -l /opt/cni/bin/
for i in myk8s-control-plane myk8s-worker myk8s-worker2; do echo ">> node $i <<"; docker exec -it $i ls /opt/cni/bin/; echo; done
bridge	flannel  host-local  loopback  portmap	ptp

#
kubectl get pod -A -owide

coredns 확인





Flannel 정보 확인

#

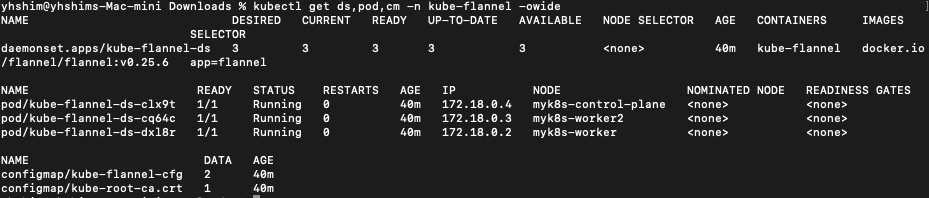

kubectl get ds,pod,cm -n kube-flannel -owide



kubectl describe cm -n kube-flannel kube-flannel-cfg

# iptables 정보 확인
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done

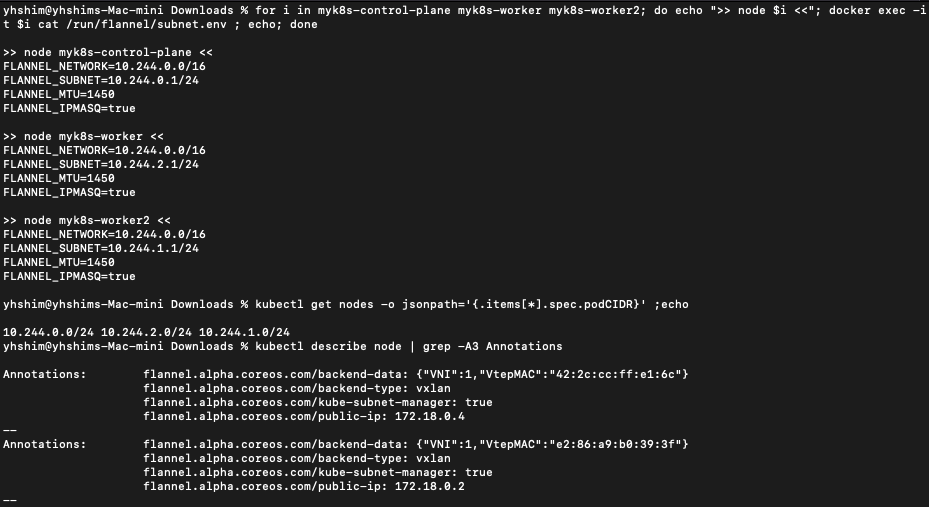

# flannel 정보 확인 : 대역, MTU
for i in myk8s-control-plane myk8s-worker myk8s-worker2; do echo ">> node $i <<"; docker exec -it $i cat /run/flannel/subnet.env ; echo; done
>> node myk8s-control-plane <<
FLANNEL_NETWORK=10.244.0.0/16
FLANNEL_SUBNET=10.244.0.1/24 # 해당 노드에 파드가 배포 시 할당 할 수 있는 네트워크 대역
FLANNEL_MTU=65485 # MTU 지정
FLANNEL_IPMASQ=true # 파드가 외부(인터넷) 통신 시 해당 노드의 마스커레이딩을 사용
...

# 노드마다 할당된 dedicated subnet (podCIDR) 확인
kubectl get nodes -o jsonpath='{.items[*].spec.podCIDR}' ;echo

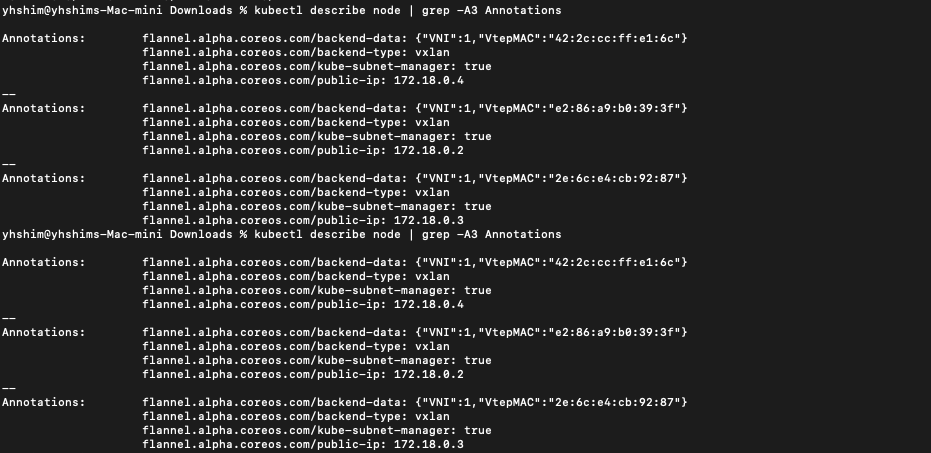

# 노드 정보 중 flannel 관련 정보 확인 : VXLAN 모드 정보와, VTEP 정보(노드 IP, VtepMac) 를 확인
kubectl describe node | grep -A3 Annotations



# 각 노드(?) 마다 bash 진입 후 아래 기본 정보 확인 : 먼저 worker 부터 bash 진입 후 확인하자
docker exec -it myk8s-worker        bash
docker exec -it myk8s-worker2       bash
docker exec -it myk8s-control-plane bash
----------------------------------------

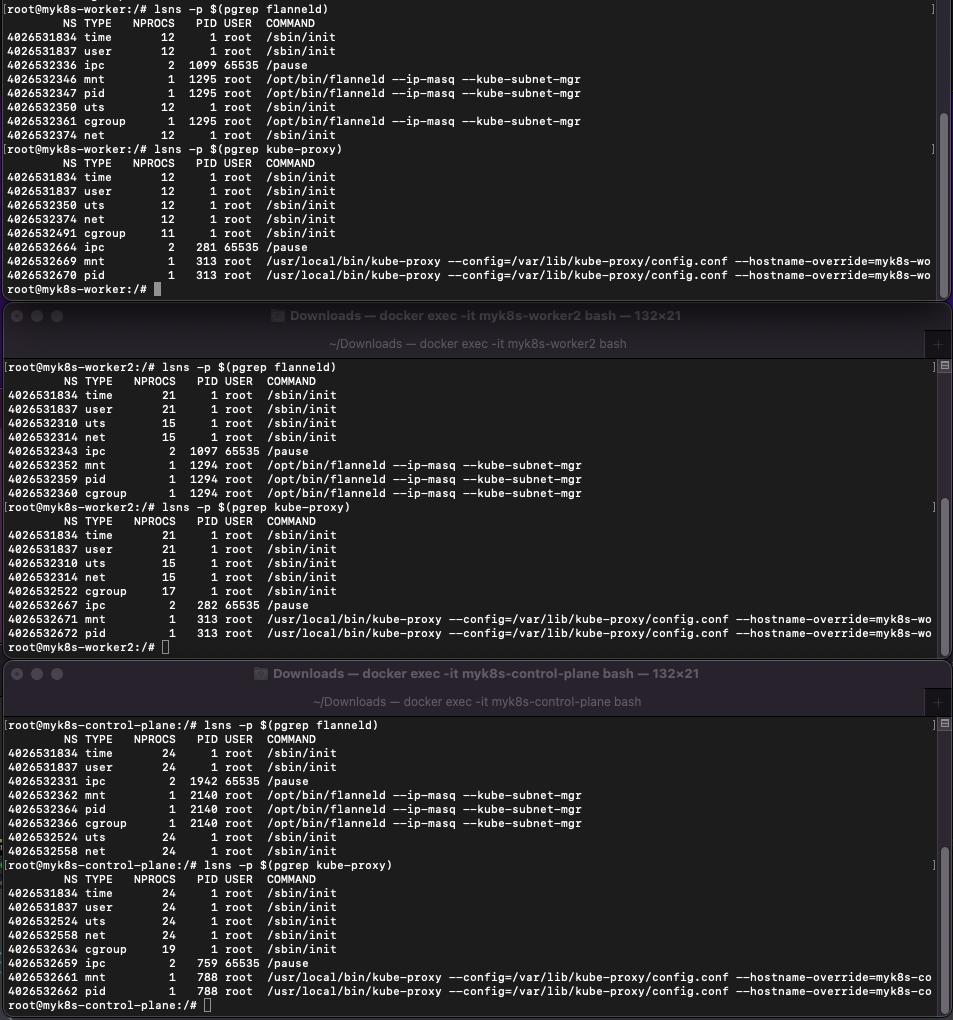

# 호스트 네트워크 NS와 flannel, kube-proxy 컨테이너의 네트워크 NS 비교 : 파드의 IP와 호스트(서버)의 IP를 비교해보자!
lsns -p 1
lsns -p $(pgrep flanneld)
lsns -p $(pgrep kube-proxy)



# 기본 네트워크 정보 확인
ip -c -br addr
ip -c link | grep -E 'flannel|cni|veth' -A1
ip -c addr

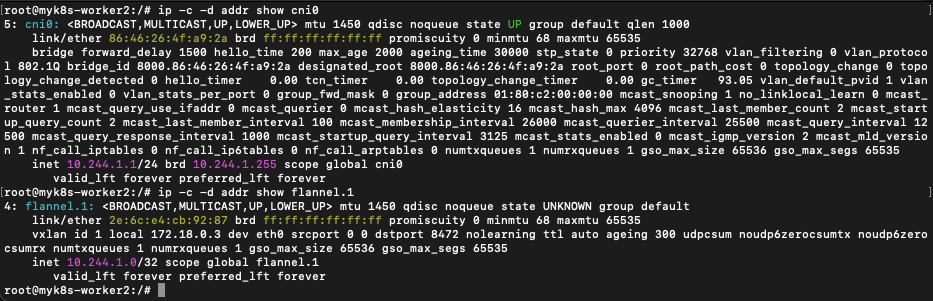

ip -c -d addr show cni0     # 네트워크 네임스페이스 격리 파드가 1개 이상 배치 시 확인됨

ip -c -d addr show flannel.1
	5: flannel.1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN group default
    link/ether 1e:81:fc:d5:8a:42 brd ff:ff:ff:ff:ff:ff promiscuity 0 minmtu 68 maxmtu 65535
    vxlan id 1 local 192.168.100.10 dev enp0s8 srcport 0 0 dstport 8472 nolearning ttl auto ageing 300 udpcsum noudp6zerocsumtx noudp6zerocsumrx numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
    inet 172.16.0.0/32 brd 172.16.0.0 scope global flannel.1



brctl show
bridge name	bridge id		STP enabled	interfaces
cni0		8000.663bf746b6a8	no		vethbce1591c
							vethc17ba51b
							vethe6540260

# 라우팅 정보 확인 : 다른 노드의 파드 대역(podCIDR)의 라우팅 정보가 업데이트되어 있음을 확인

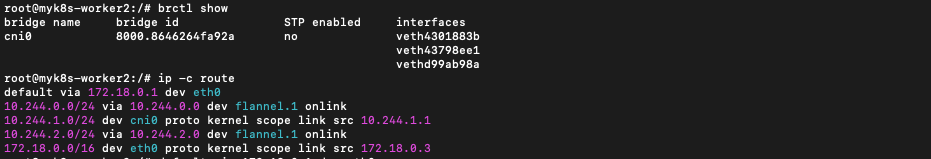

ip -c route
default via 172.18.0.1 dev eth0
10.244.0.0/24 via 10.244.0.0 dev flannel.1 onlink
10.244.1.0/24 dev cni0 proto kernel scope link src 10.244.1.1
10.244.2.0/24 via 10.244.2.0 dev flannel.1 onlink
172.18.0.0/16 dev eth0 proto kernel scope link src 172.18.0.3

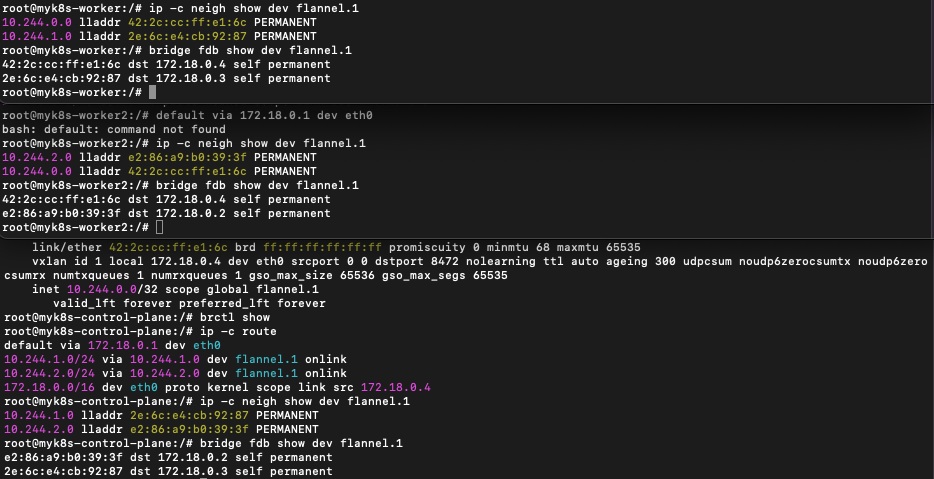

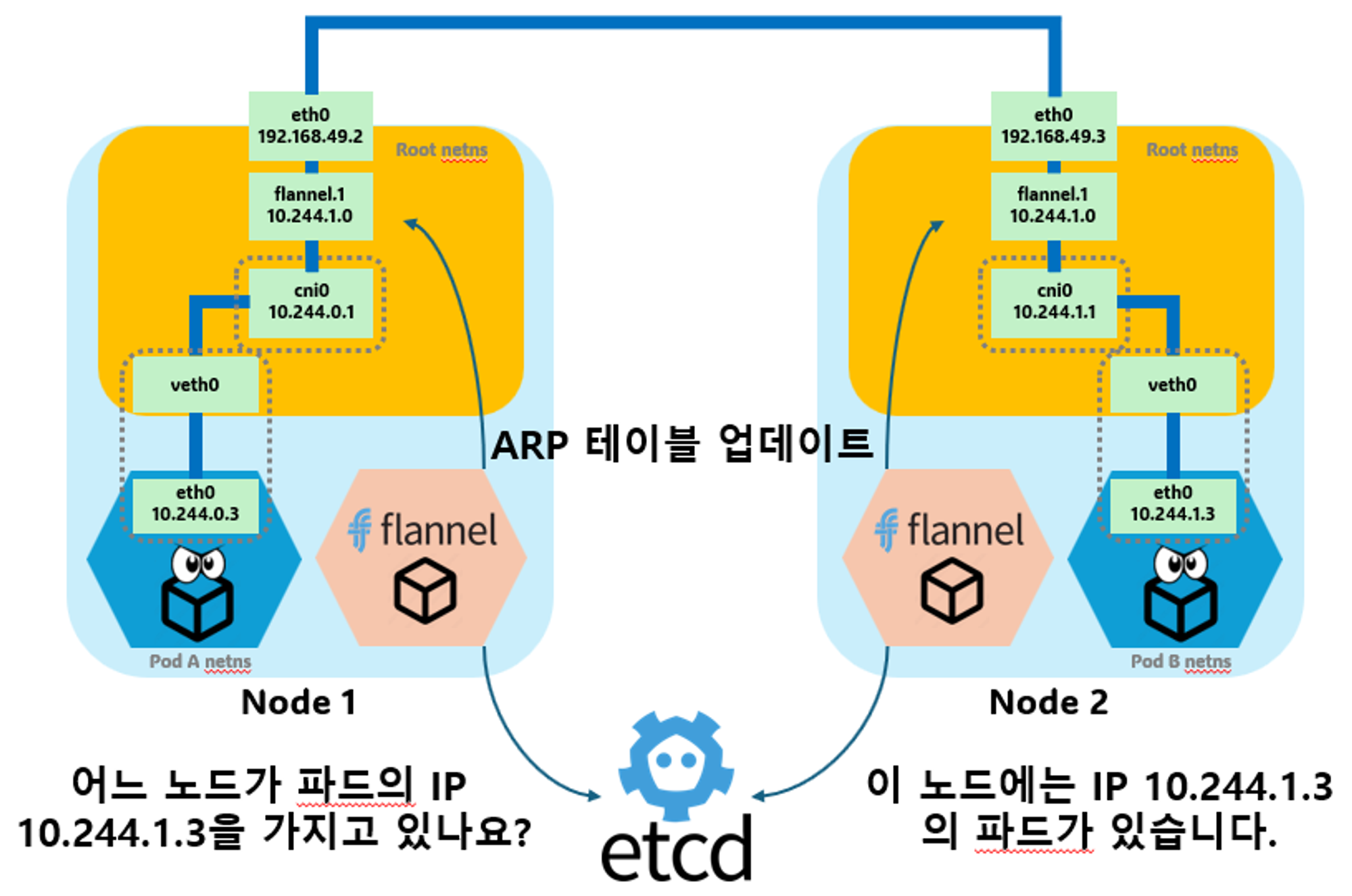

# flannel.1 인터페이스를 통한 ARP 테이블 정보 확인 : 다른 노드의 flannel.1 IP와 MAC 정보를 확인
ip -c neigh show dev flannel.1

# 브리지 fdb 정보에서 해당 MAC 주소와 통신 시 각 노드의 enp0s8
bridge fdb show dev flannel.1



# 다른 노드의 flannel.1 인터페이스로 ping 통신 : VXLAN 오버레이를 통해서 통신
ping -c 1 10.244.0.0
ping -c 1 10.244.1.0
ping -c 1 10.244.2.0

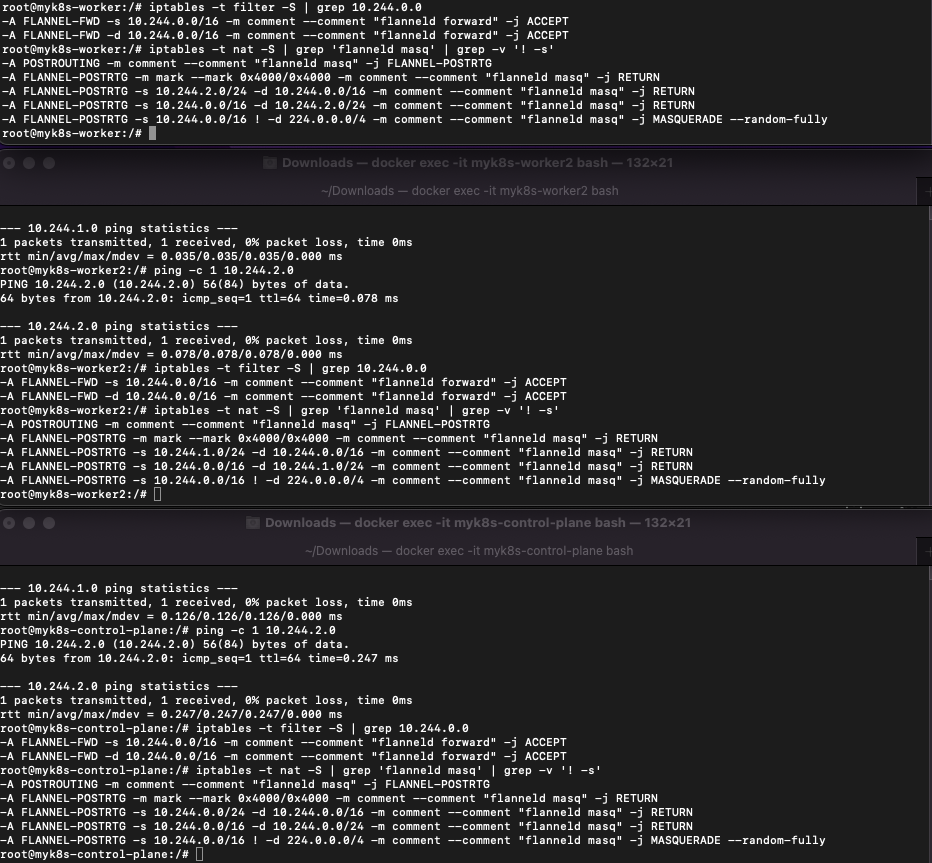

# iptables 필터 테이블 정보 확인 : 파드의 10.244.0.0/16 대역 끼리는 모든 노드에서 전달이 가능
iptables -t filter -S | grep 10.244.0.0

# iptables NAT 테이블 정보 확인 : 10.244.0.0/16 대역 끼리 통신은 마스커레이딩 없이 통신을 하며,
# 10.244.0.0/16 대역에서 동일 대역(10.244.0.0/16)과 멀티캐스트 대역(224.0.0.0/4) 를 제외한 나머지 (외부) 통신 시에는 마스커레이딩을 수행
iptables -t nat -S | grep 'flanneld masq' | grep -v '! -s'

----------------------------------------



[실습] 파드 2개 생성

# [터미널1,2] 워커 노드1,2 - 모니터링
docker exec -it myk8s-worker  bash
docker exec -it myk8s-worker2 bash
-----------------------------

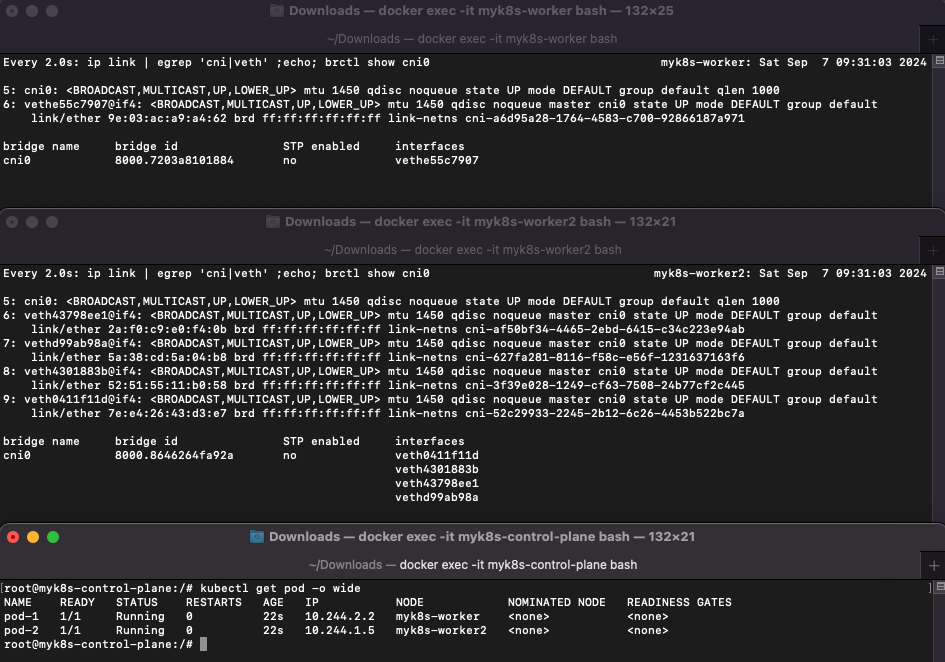

watch -d "ip link | egrep 'cni|veth' ;echo; brctl show cni0"
-----------------------------

# [터미널3] cat & here document 명령 조합으로 즉석(?) 리소스 생성
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: pod-1
  labels:
    app: pod
spec:
  nodeSelector:
    kubernetes.io/hostname: myk8s-worker
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: pod-2
  labels:
    app: pod
spec:
  nodeSelector:
    kubernetes.io/hostname: myk8s-worker2
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

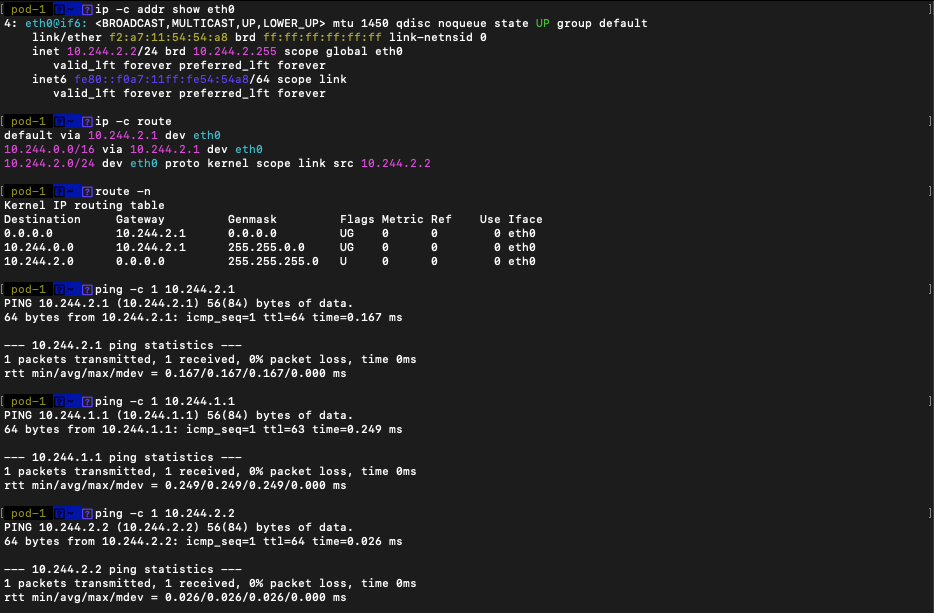

# 파드 확인 : IP 확인
kubectl get pod -o wide



파드 생성 후 정보 확인

# [터미널1,2] 워커 노드1,2
docker exec -it myk8s-worker  bash
docker exec -it myk8s-worker2 bash
-----------------------------

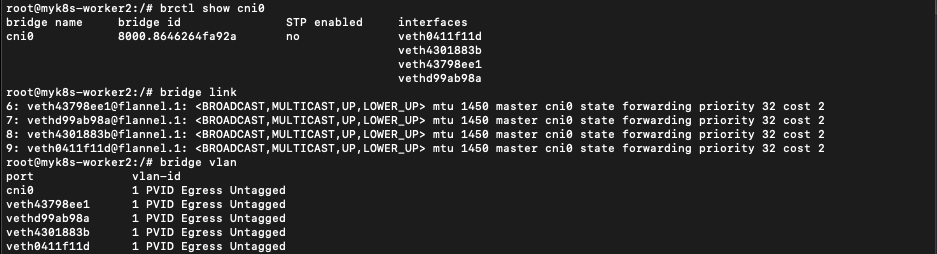

# 브리지 정보 확인
brctl show cni0

# 브리지 연결 링크(veth) 확인
bridge link

# 브리지 VLAN 정보 확인
bridge vlan

# cbr(custom bridge) 정보 : kubenet CNI의 bridge - 링크
tree /var/lib/cni/networks/cbr0
	/var/lib/cni/networks/cbr0
	├── 10.244.2.4.
	├── last_reserved_ip.0
	└── lock

# 네트워크 관련 정보들 확인
ip -c addr | grep veth -A3
	8: veth3060489e@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue master cni0 state UP group default
	    link/ether ea:26:f0:2a:c9:cb brd ff:ff:ff:ff:ff:ff link-netnsid 0
	    inet6 fe80::e826:f0ff:fe2a:c9cb/64 scope link
	       valid_lft forever preferred_lft forever
...
-----------------------------



k8s 통신 흐름 이해

- 작성한 지난글[[k8s] Tracing the path of network traffic] 을 참고했습니다.

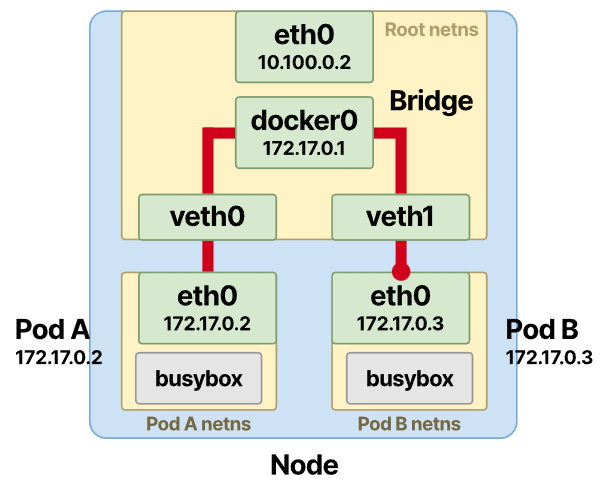

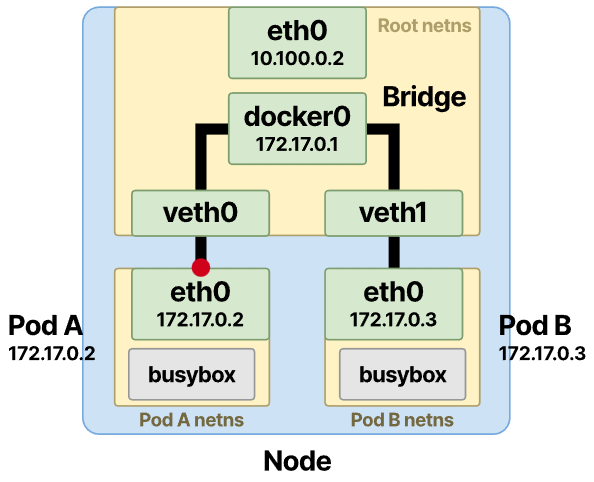

POD 간 통신 - 동일 노드

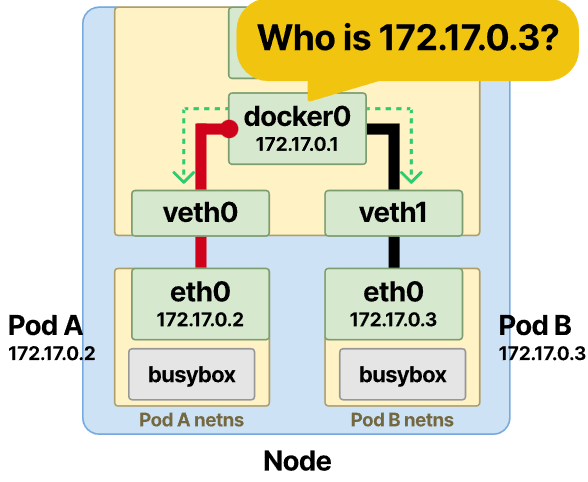

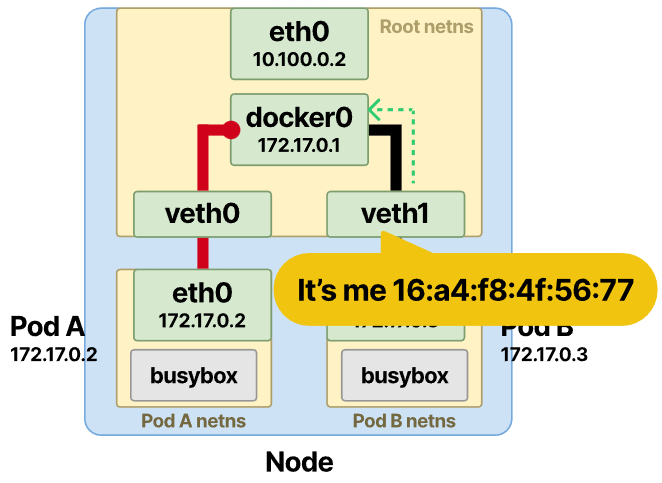

목적지가 네임스페이스의 컨테이너 중 하나가 아니기 때문에 Pod-A는 패킷을 기본 인터페이스 eth0으로 보냅니다. 이 인터페이스는 veth pair의 한쪽 끝에 연결되어 터널 역할을 합니다. 이를 통해 패킷이 노드의 root namespace로 전달됩니다.



가상 스위치 역할을 하는 이더넷 브리지는 대상 Pod IP(Pod-B)를 MAC 주소로 확인해야 합니다.

프레임이 브리지에 도달하면 연결된 모든 장치에 ARP 브로드캐스트가 전송됩니다.



Pod-B를 연결하는 인터페이스의 MAC 주소로 응답을 받은 후 이 정보를 브리지 ARP 캐시(lookup table)에 저장합니다.



IP 및 MAC 주소 매핑이 저장되면 브리지가 테이블을 조회하고 패킷을 올바른 끝점으로 전달합니다. 패킷은 root namespace의 Pod-B veth에 도달하고 거기에서 Pod-B 네임스페이스 내의 eth0 인터페이스에 빠르게 도달합니다.

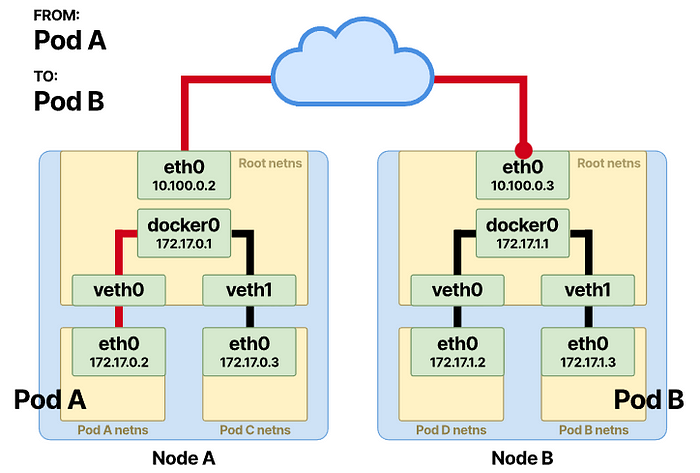

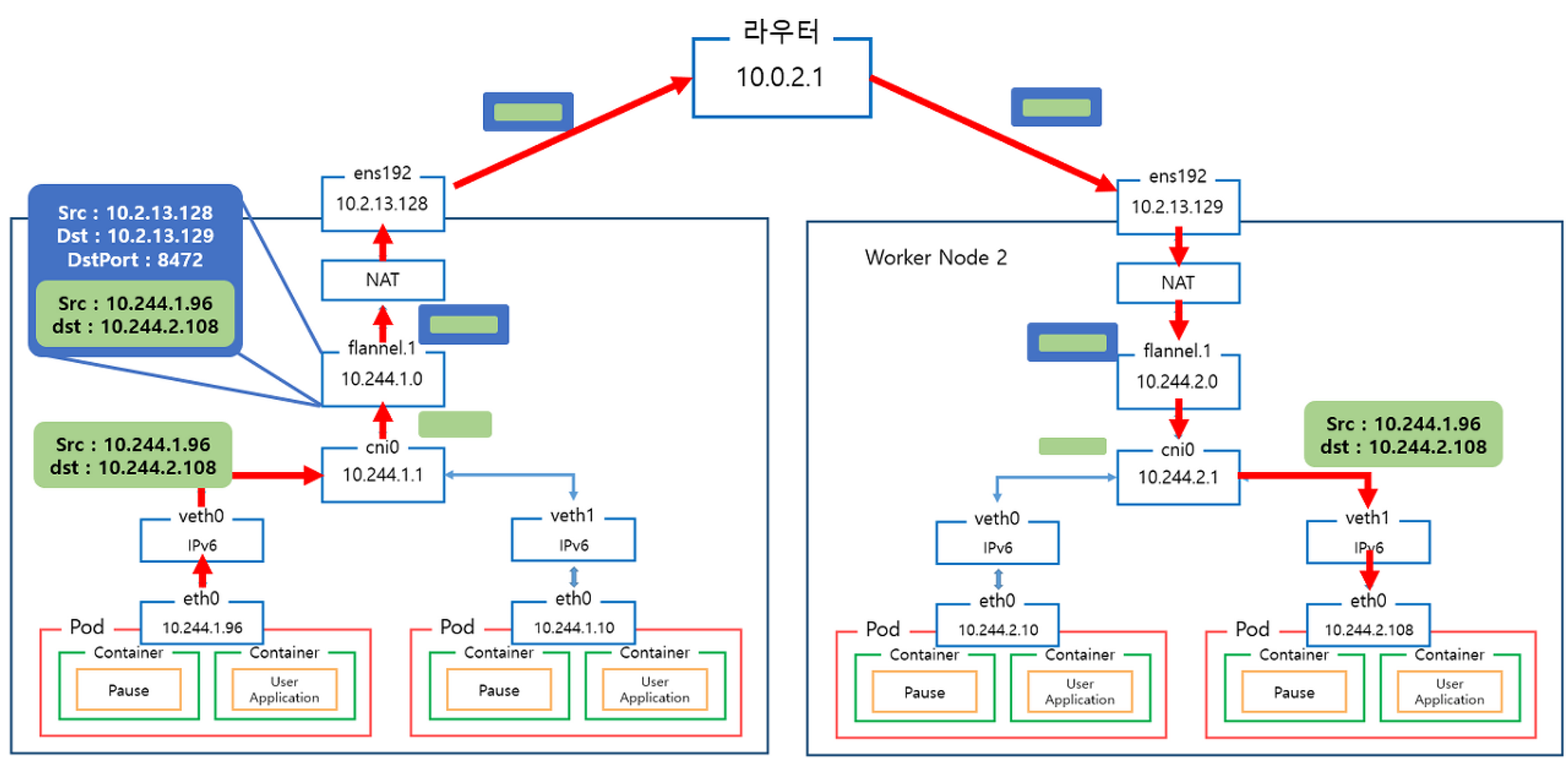

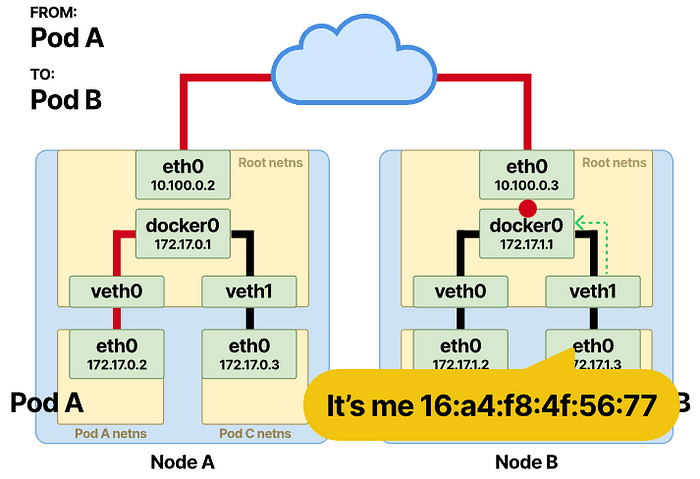

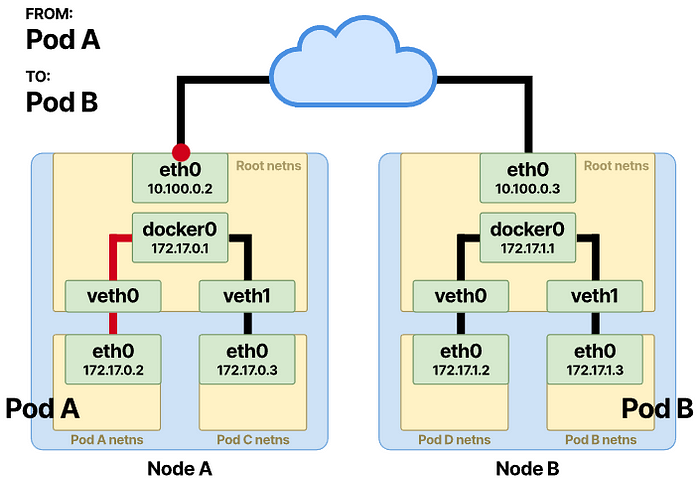

POD 간 통신  - 다른 노드

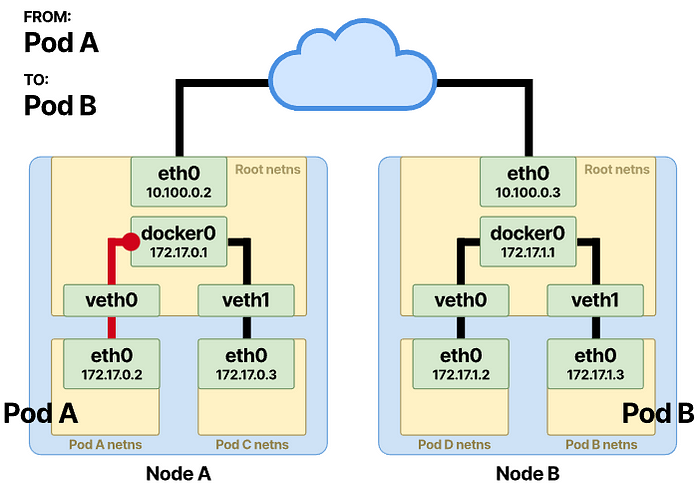

처음 몇 단계는 패킷이 root namespace에 도착하고 Pod-B로 전송되어야 하는 시점까지 동일하게 유지됩니다.



목적지 IP가 로컬 네트워크에 없으면 패킷은 해당 노드의 default gateway로 전달됩니다. 노드의 출구 또는 default gateway는 일반적으로 노드를 네트워크에 연결하는 물리적 인터페이스인 eth0 인터페이스에 있습니다.

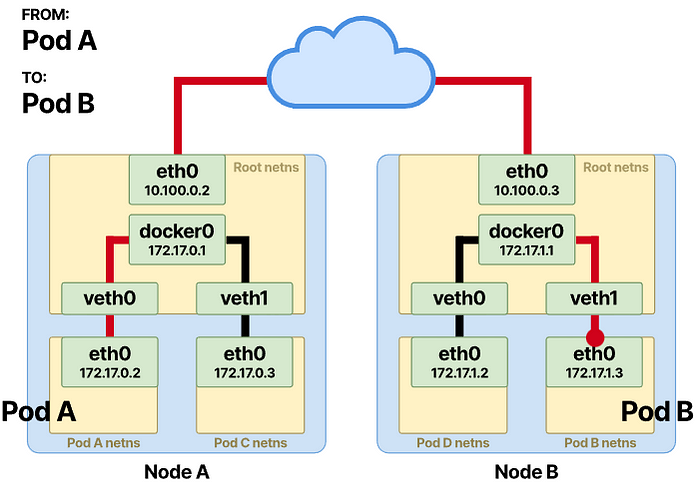

이제 패킷이 다른 노드의 기본 인터페이스로 라우팅됩니다. 이를 노드 B라고 해봅시다.



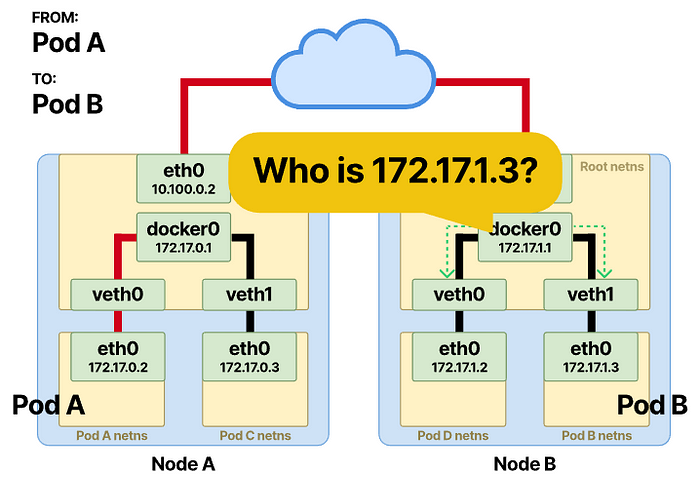

역순으로. 패킷은 이제 Node-B의 root namespace에 있으며 다른 ARP 확인이 수행되는 브리지에 도달합니다.



Pod-B를 연결하는 인터페이스의 MAC 주소로 응답을 받습니다.



이번에는 브리지가 Pod-B veth 장치를 통해 프레임을 전달하고 자체 네임스페이스에서 Pod-B에 도달합니다.



CNI가 위의 항목을 생성하는 방법을 살펴보겠습니다.



컨테이너 네트워크 인터페이스 — CNI



CNI는 Kubernetes 네트워크 요구 사항 중 일부를 해결하기 위해 네트워킹 플러그인이 따라야 하는 일련의 규칙으로 생각할 수 있습니다. CNI는 아래 역할을 담당합니다.

• • 인터페이스를 만듭니다.
  • veth pair를 만듭니다.
  • 네임스페이스 네트워킹을 설정합니다.
  • 고정 경로를 설정합니다.
  • 이더넷 브리지를 구성합니다.
  • IP 주소를 할당합니다.
  • NAT 규칙을 만듭니다

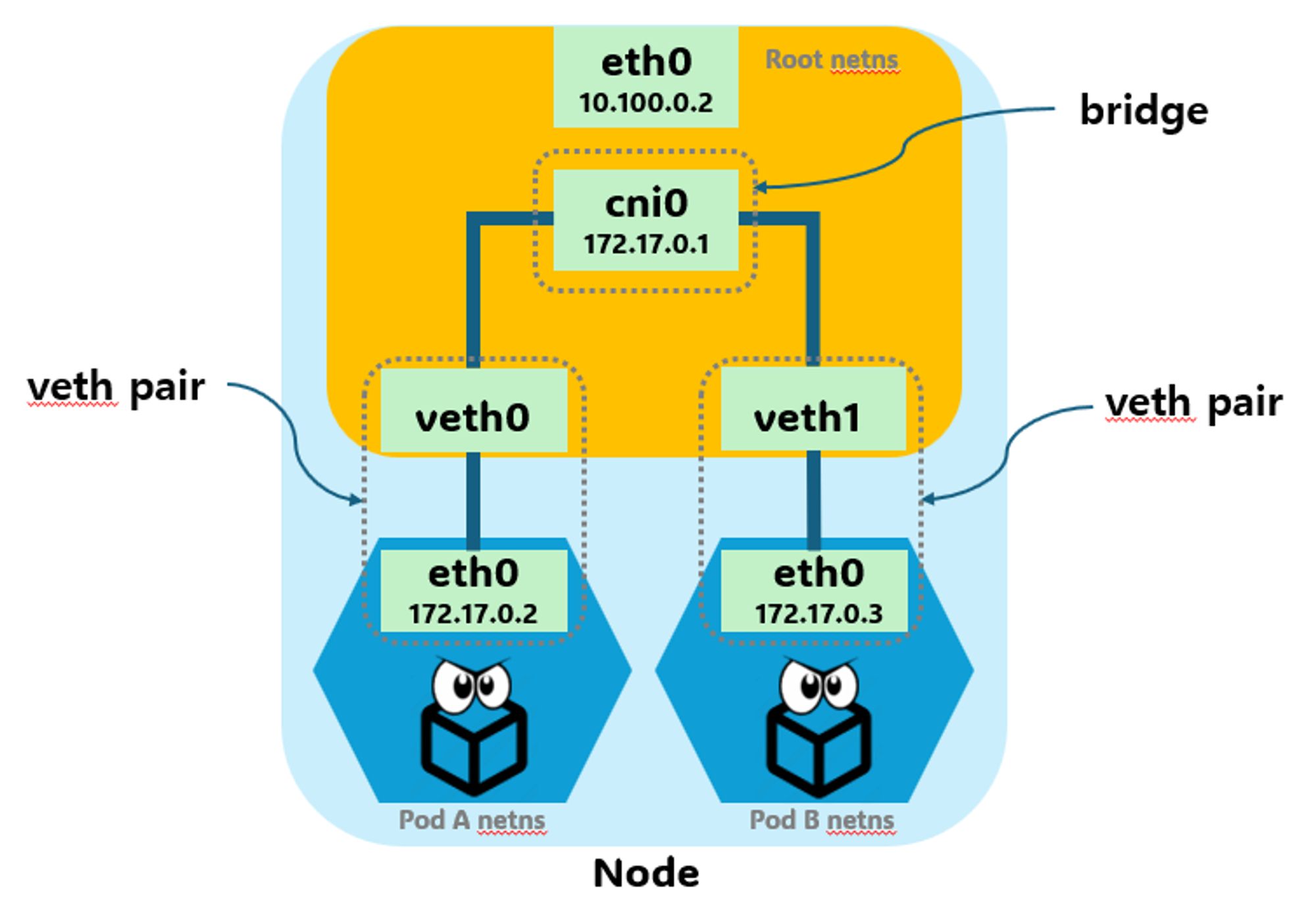

CNI를 통한 통신 그림

https://kschoi728.tistory.com/248



https://kschoi728.tistory.com/249



https://kschoi728.tistory.com/248

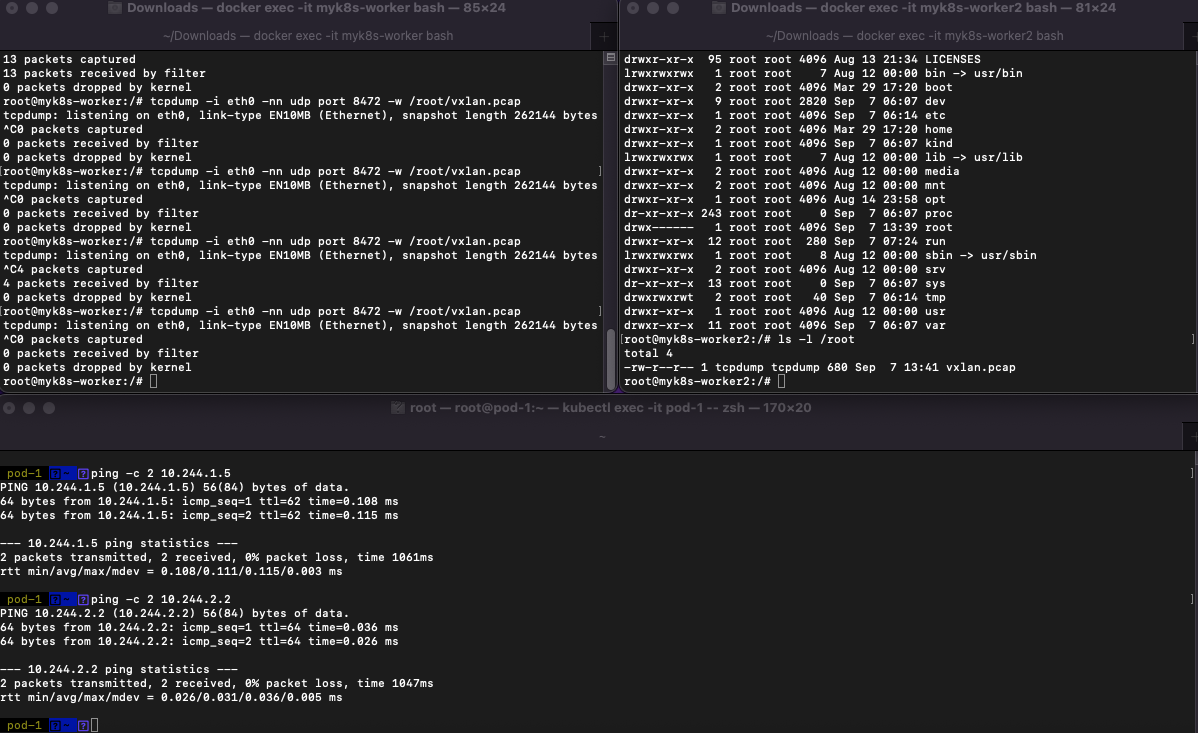

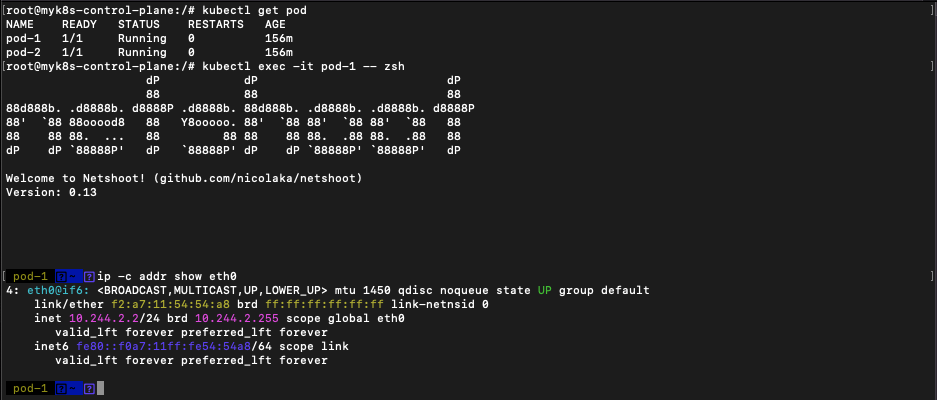

파드 Shell 접속 후 확인 & 패킷 캡처

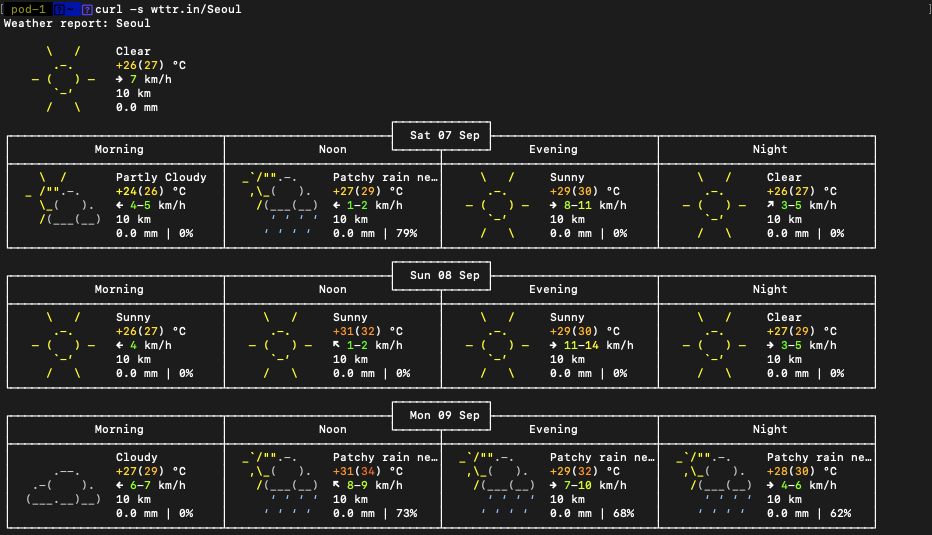

kubectl exec -it pod-1 -- zsh
-----------------------------
ip -c addr show eth0

# GW IP는 어떤 인터페이스인가? cni0
ip -c route
route -n
ping -c 1 <GW IP>
ping -c 1 <pod-2 IP>  # 다른 노드에 배포된 파드 통신 확인
ping -c 8.8.8.8       # 외부 인터넷 IP   접속 확인
curl -s wttr.in/Seoul # 외부 인터넷 도메인 접속 확인
ip -c neigh
exit
-----------------------------

패킷 캡처 후 확인

# [터미널1,2] 워커 노드1,2
docker exec -it myk8s-worker  bash
docker exec -it myk8s-worker2 bash
-----------------------------
tcpdump -i cni0 -nn icmp

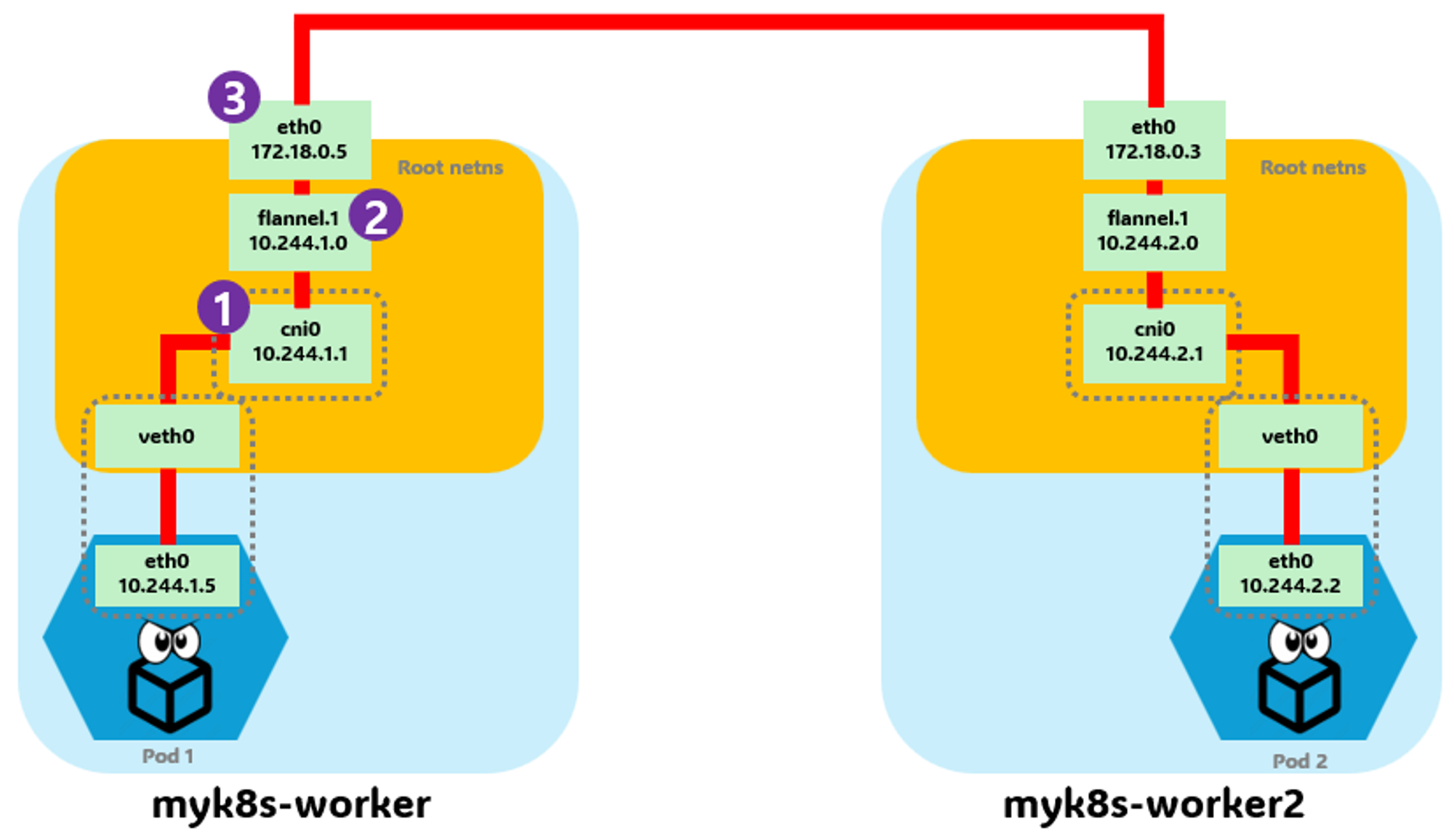

tcpdump -i flannel.1 -nn icmp #다른 노드의 pod와 통신할 때 vxlan으로 오버레이 연결될 때 사용되므로 안나옴
tcpdump -i eth0 -nn icmp #eth0를 통해 icmp 헤더가 나가는데 vxlan 오버레이에 의해 icmp가 감춰져서 안보임
tcpdump -i eth0 -nn udp port 8472 -w /root/vxlan.pcap
# CTRL+C 취소 후 확인 : ls -l /root/vxlan.pcap

conntrack -L | grep -i icmp
-----------------------------

# [터미널3]
docker cp myk8s-worker:/root/vxlan.pcap .

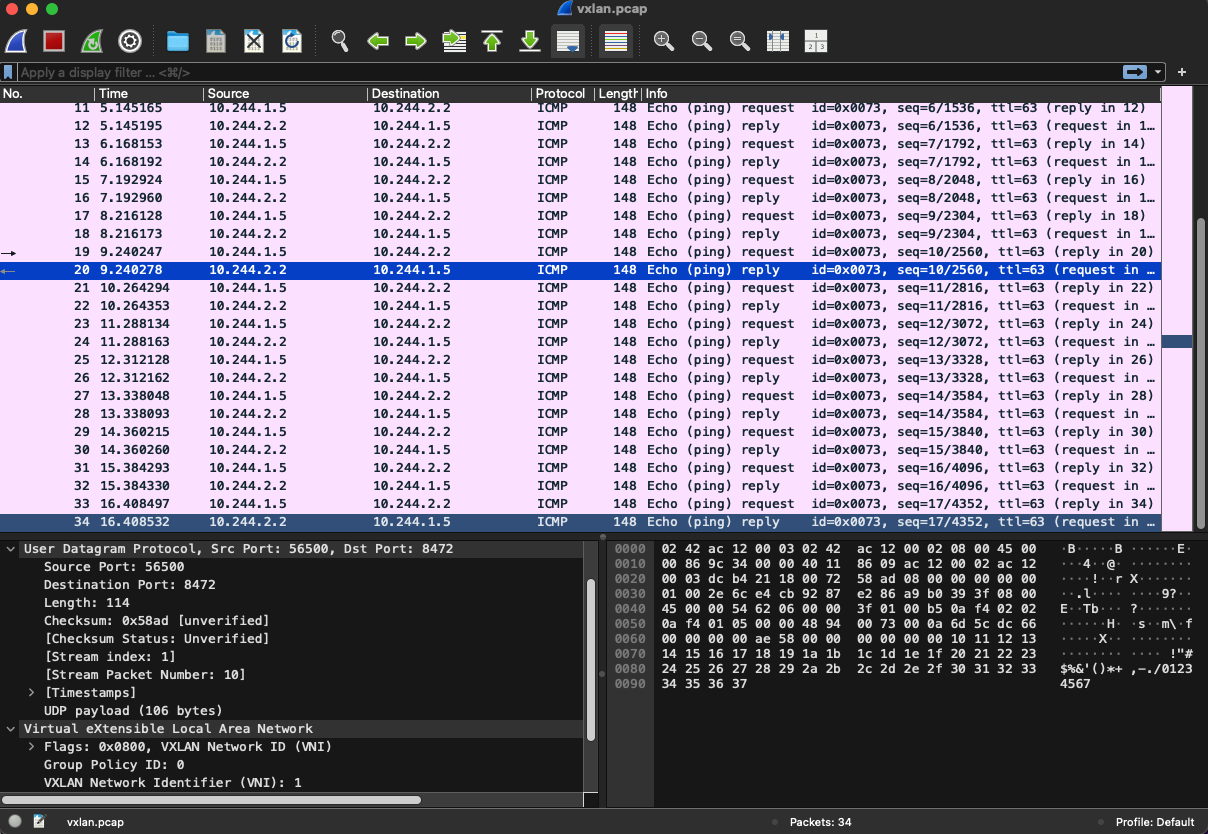

wireshark vxlan.pcap



wireshark에서 vxlan 기본 udp port 를 4789 -> 8472(flannel)로 바꿔줍니다

- vxlan을 통해 udp 프로토콜로 pod 간 통신이 되는 것을 알 수 있습니다.





실습 도움 툴 설치 : kube-ops-view , metrics-server , prometheus-stack



kube-ops-view

# helm show values geek-cookbook/kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30000 --set env.TZ="Asia/Seoul" --namespace kube-system

# 설치 확인

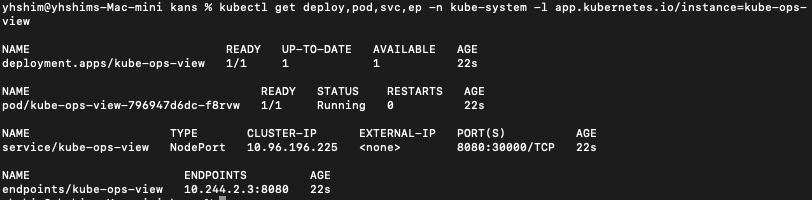

kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view

# myk8s-control-plane 노드?에 배치
kubectl get nodes myk8s-control-plane -o jsonpath={.metadata.labels} | jq
kubectl describe node myk8s-control-plane | grep Taints
kubectl -n kube-system get deploy kube-ops-view -o yaml | k neat
kubectl -n kube-system edit deploy kube-ops-view
---
spec:
  ...
  template:
    ...
    spec:
      nodeSelector:
        mynode: control-plane
      tolerations:
      - key: "node-role.kubernetes.io/control-plane"
        operator: "Equal"
        effect: "NoSchedule"
---

kubectl -n kube-system get pod -o wide -l app.kubernetes.io/instance=kube-ops-view

# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : macOS 사용자

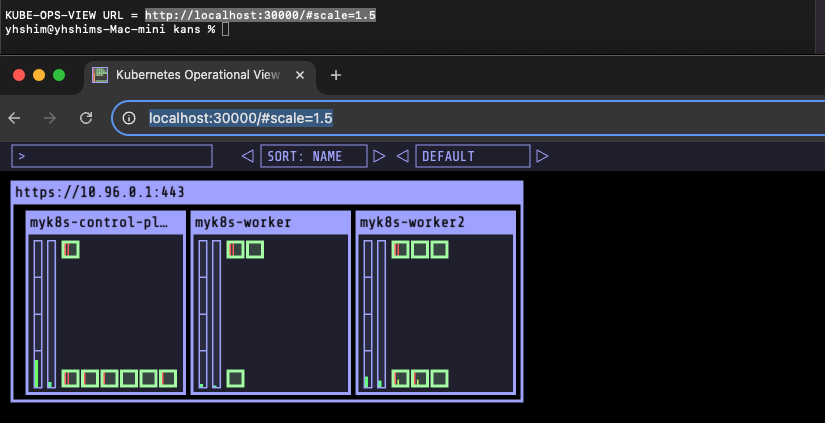

echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=2"

# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : Windows 사용자
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=2"


# (참고) 삭제
helm uninstall -n kube-system kube-ops-view



metrics-server

# metrics-server
helm repo add metrics-server https://kubernetes-sigs.github.io/metrics-server/
helm upgrade --install metrics-server metrics-server/metrics-server --set 'args[0]=--kubelet-insecure-tls' -n kube-system

kubectl get all -n kube-system -l app.kubernetes.io/instance=metrics-server
kubectl get apiservices |egrep '(AVAILABLE|metrics)'

# 확인
kubectl top node
kubectl top pod -A --sort-by='cpu'
kubectl top pod -A --sort-by='memory'

# (참고) 삭제
helm uninstall -n kube-system metrics-server



prometheus-stack

#
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

# 파라미터 파일 생성
cat <<EOT > monitor-values.yaml
prometheus:
  service:
    type: NodePort
    nodePort: 30001

  prometheusSpec:
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false
    nodeSelector:
      mynode: control-plane
    tolerations:
    - key: "node-role.kubernetes.io/control-plane"
      operator: "Equal"
      effect: "NoSchedule"


grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: kans1234

  service:
    type: NodePort
    nodePort: 30002
  nodeSelector:
    mynode: control-plane
  tolerations:
  - key: "node-role.kubernetes.io/control-plane"
    operator: "Equal"
    effect: "NoSchedule"

defaultRules:
  create: false
alertmanager:
  enabled: false

EOT

# 배포
kubectl create ns monitoring
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 62.3.0 -f monitor-values.yaml --namespace monitoring

# 확인
helm list -n monitoring

# Grafana 접속 계정 : admin / kans1234 : macOS 사용자

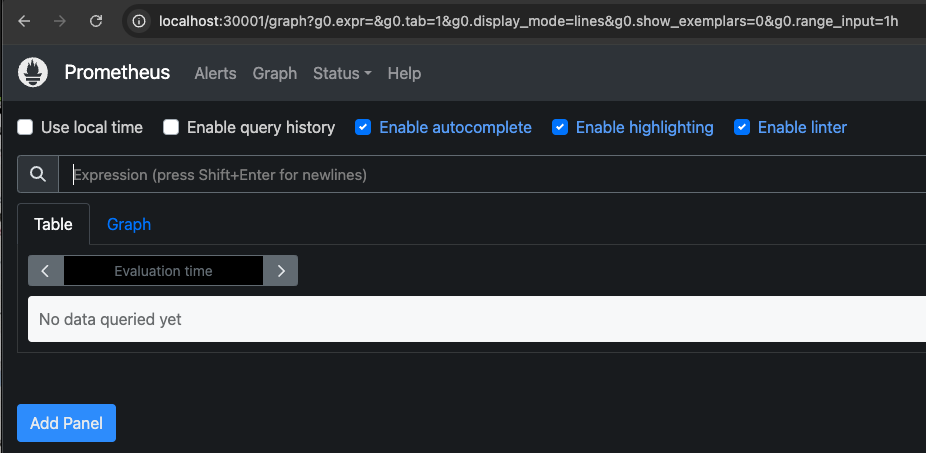

echo -e "Prometheus URL = http://localhost:30001"

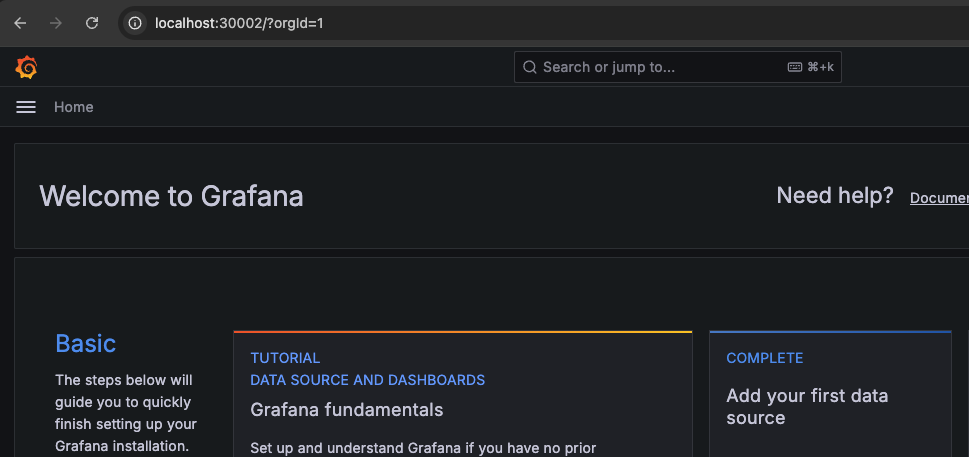

echo -e "Grafana URL = http://localhost:30002"

# Grafana 접속 계정 : admin / kans1234 : Windows 사용자
echo -e "Prometheus URL = http://192.168.50.10:30001"
echo -e "Grafana URL = http://192.168.50.10:30002"


# (참고) helm 삭제
helm uninstall -n monitoring kube-prometheus-stack





Prometheus Target connection refused 관련 정상 동작 설정 : kind k8s yaml 파일에 이미 적용되어 있음

# Prometheus Target connection refused 관련 정상 동작 설정 : kube-proxy
kubectl edit cm -n kube-system kube-proxy
...
metricsBindAddress: "0.0.0.0:10249" ## 추가
...
kubectl rollout restart daemonset -n kube-system kube-proxy

# Prometheus Target connection refused 관련 정상 동작 설정 : kube-controller-manager , kube-scheduler , etcd
docker exec -it myk8s-control-plane bash
----------------------------------------
cat /etc/kubernetes/manifests/kube-controller-manager.yaml | grep bind-address
sed -i "s/bind-address=127.0.0.1/bind-address=0.0.0.0/g" /etc/kubernetes/manifests/kube-controller-manager.yaml

cat /etc/kubernetes/manifests/kube-scheduler.yaml | grep bind-address
sed -i "s/bind-address=127.0.0.1/bind-address=0.0.0.0/g" /etc/kubernetes/manifests/kube-scheduler.yaml

cat /etc/kubernetes/manifests/etcd.yaml | grep 127.0.0.1:2381
sed -i "s/127.0.0.1:2381/0.0.0.0:2381/g" /etc/kubernetes/manifests/etcd.yaml
----------------------------------------



설치 후 iptables 확인

# iptables 정보 확인
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done





실습 후 kind 삭제

kind delete cluster --name myk8s
