KIND(kubernetes in docker)

Hayley Shim 2024. 9. 1. 22:43

안녕하세요. Kubernetes Advanced Networking Study(=KANS) 3기 모임에서 스터디한 내용을 정리했습니다. 해당 글에서는 KIND(kubernetes in docker)에 대해 자세히 알아보겠습니다.



kind ( kind or kubernetes in docker)

- ‘도커 IN 도커 docker in docker’로 쿠버네티스 클러스터 환경을 구성 - Link



kind

kind is a tool for running local Kubernetes clusters using Docker container “nodes”. kind was primarily designed for testing Kubernetes itself, but may be used for local development or CI. If you have go 1.16+ and docker, podman or nerdctl installed go

kind.sigs.k8s.io

https://kind.sigs.k8s.io/



kind 설치

# Install Kind
brew install kind
kind --version

# Install kubectl
brew install kubernetes-cli
kubectl version --client=true

# Install Helm
brew install helm
helm version


# 유용한 툴 설치
brew install krew
brew install kube-ps1
brew install kubecolor
brew install kubectx



kubeconfig 지정 후 사용 시

# 방안1 : 환경변수 지정
export KUBECONFIG=/Users/<Username>/Downloads/kind/config

# 방안2 : 혹은 --kubeconfig ./config 지정 가능

# 클러스터 생성
kind create cluster

# kubeconfig 파일 확인
ls -l /Users/<Username>/Downloads/kind/config
-rw-------  1 <Username>  staff  5608  4 24 09:05 /Users/<Username>/Downloads/kind/config

# 파드 정보 확인
kubectl get pod -A

# 클러스터 삭제
kind delete cluster
unset KUBECONFIG

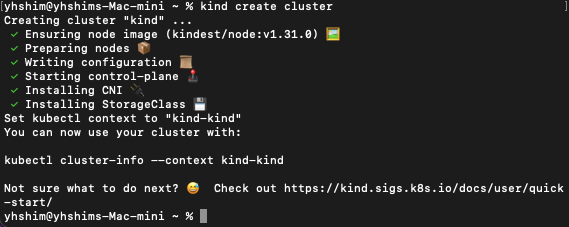

kind로 클러스터 생성

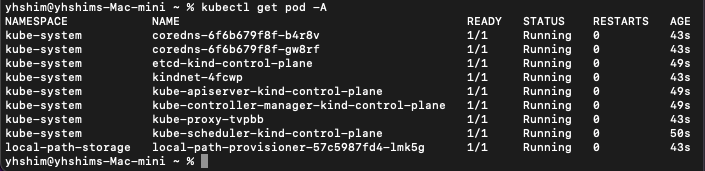

파드 정보 확인

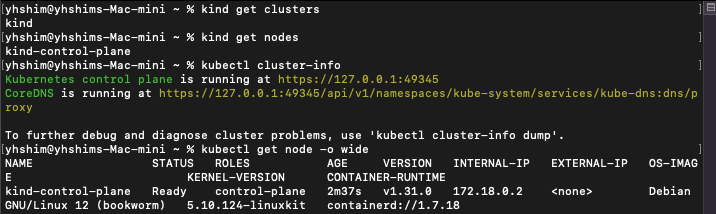

# 클러스터 배포 확인
kind get clusters
kind get nodes
kubectl cluster-info

# 노드 정보 확인
kubectl get node -o wide



# 파드 정보 확인
kubectl get pod -A
kubectl get componentstatuses

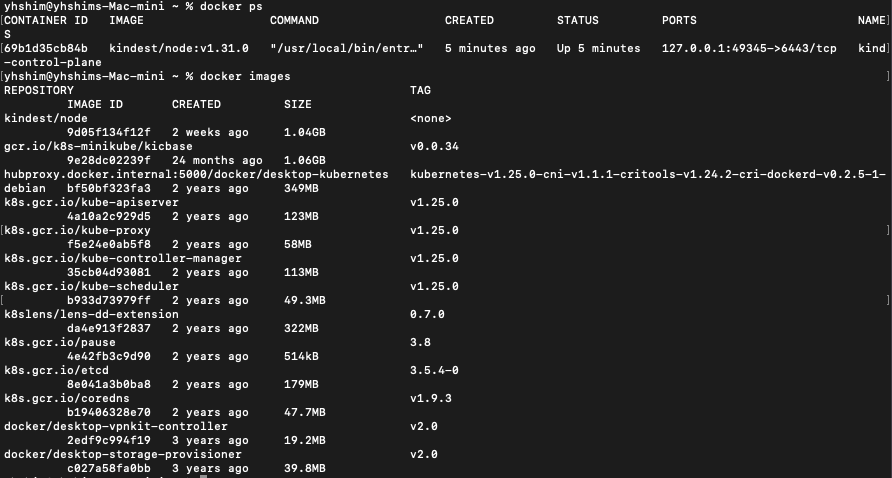

# 컨트롤플레인 (컨테이너) 노드 1대가 실행
docker ps
docker images



# kube config 파일 확인
cat ~/.kube/config
혹은
cat $KUBECONFIG # KUBECONFIG 변수 지정 사용 시

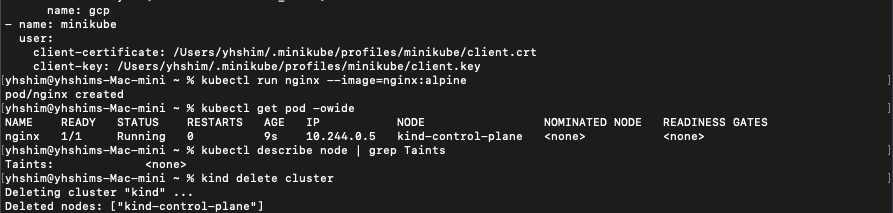

# nginx 파드 배포 및 확인 : 컨트롤플레인 노드인데 파드가 배포 될까요?
kubectl run nginx --image=nginx:alpine
kubectl get pod -owide

# 노드에 Taints 정보 확인
kubectl describe node | grep Taints
Taints:             <none>

# 클러스터 삭제
kind delete cluster

# kube config 삭제 확인
cat ~/.kube/config
혹은
cat $KUBECONFIG # KUBECONFIG 변수 지정 사용 시

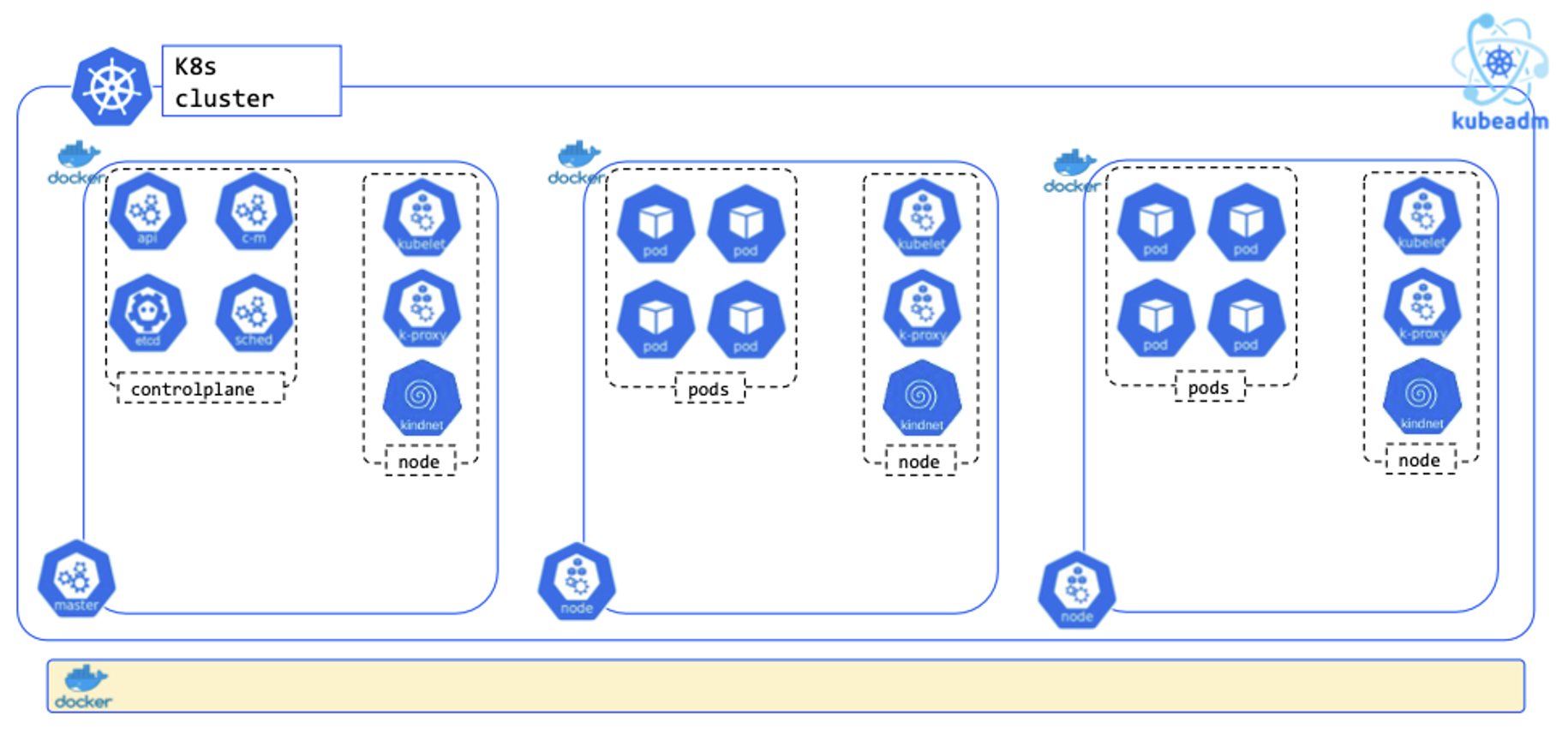

kind 동작 원리(Docker in Docker) 확인

https://kccnceu2024.sched.com/event/1YhhY



기본 정보 확인

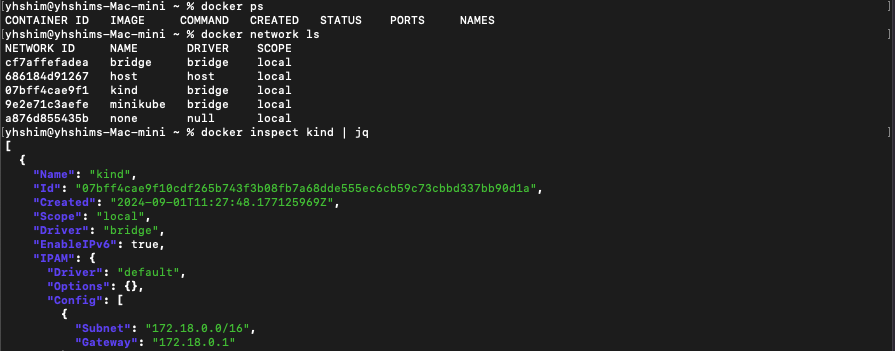

# 클러스터 배포 전 확인
docker ps

# kind 는 별도 도커 네트워크 생성 후 사용 : 기본값 172.18.0.0/16
docker network ls
docker inspect kind | jq

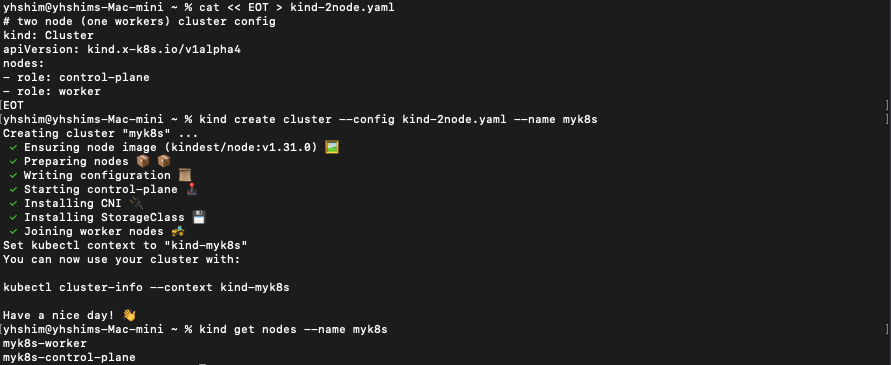

# Create a cluster with kind
cat << EOT > kind-2node.yaml
# two node (one workers) cluster config
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
EOT
kind create cluster --config kind-2node.yaml --name myk8s

# 확인
kind get nodes --name myk8s

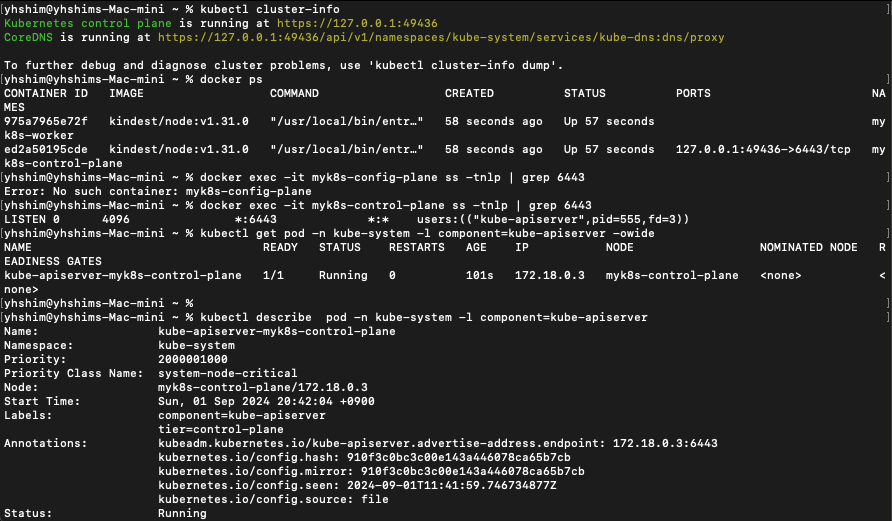

# k8s api 주소 확인 : 어떻게 로컬에서 접속이 되는 걸까?
kubectl cluster-info
docker ps # 포트 포워딩 정보 확인
docker exec -it myk8s-control-plane ss -tnlp | grep 6443
kubectl get pod -n kube-system -l component=kube-apiserver -owide # 파드 IP 확인
kubectl describe  pod -n kube-system -l component=kube-apiserver

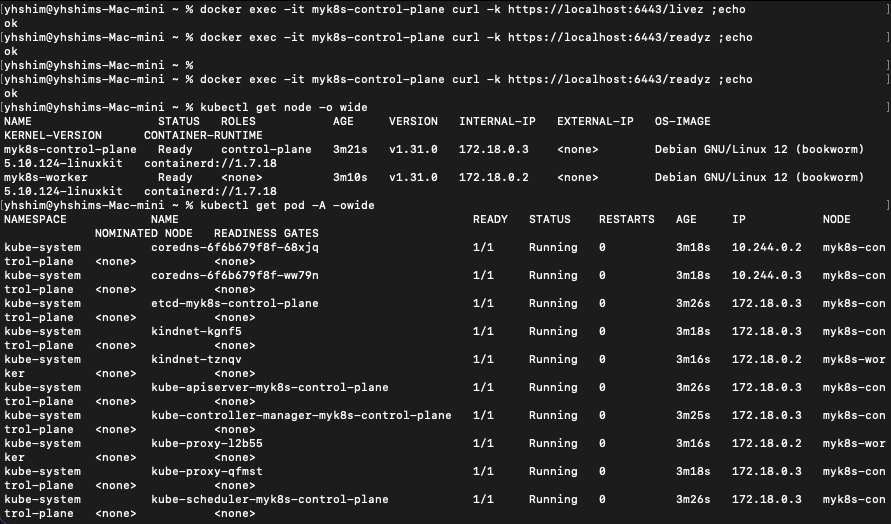

docker exec -it myk8s-control-plane curl -k https://localhost:6443/livez ;echo
docker exec -it myk8s-control-plane curl -k https://localhost:6443/readyz ;echo

# 노드 정보 확인 : CRI 는 containerd 사용
kubectl get node -o wide

# 파드 정보 확인 : CNI 는 kindnet 사용
kubectl get pod -A -owide

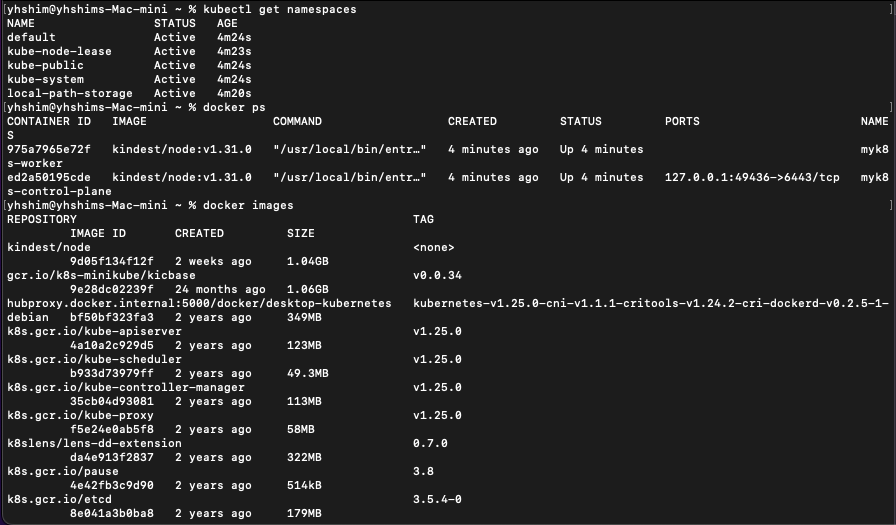

# 네임스페이스 확인 >> 도커 컨테이너에서 배운 네임스페이스와 다릅니다!
kubectl get namespaces

# 컨트롤플레인, 워커 컨테이너 각각 1대씩 실행 : 도커 컨테이너 이름은 myk8s-control-plane , myk8s-worker 임을 확인
docker ps
docker images

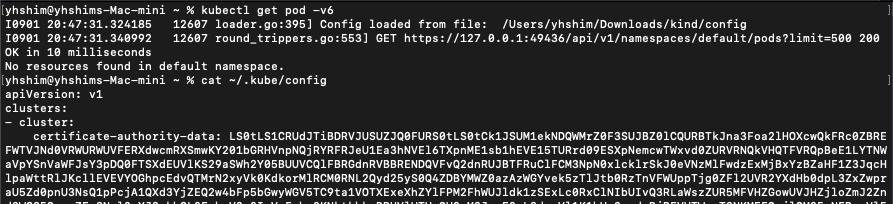

# 디버그용 내용 출력에 ~/.kube/config 권한 인증 로드
kubectl get pod -v6

# kube config 파일 확인
cat ~/.kube/config
혹은
cat $KUBECONFIG

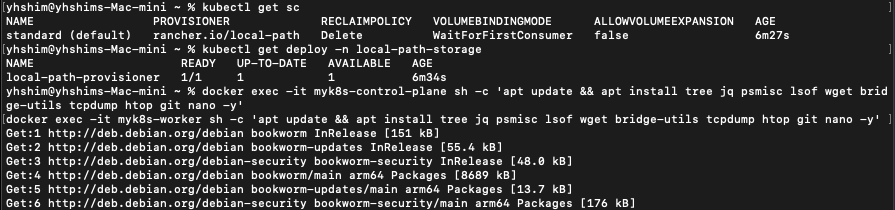

# local-path 라는 StorageClass 가 설치, local-path 는 노드의 로컬 저장소를 활용함
# 로컬 호스트의 path 를 지정할 필요 없이 local-path provisioner 이 볼륨을 관리
kubectl get sc
kubectl get deploy -n local-path-storage

# 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump htop git nano -y'
docker exec -it myk8s-worker sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump htop git nano -y'





쿠버네티스 관련 정보 조사

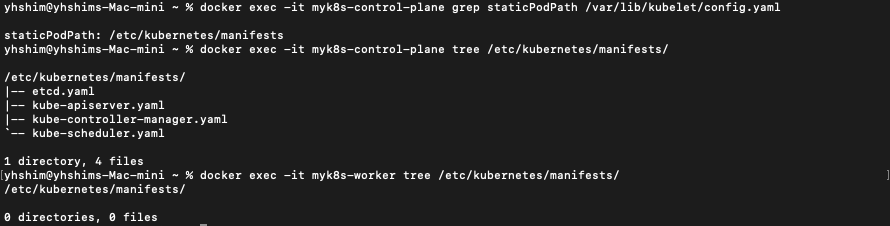

# static pod manifest 위치 찾기
docker exec -it myk8s-control-plane grep staticPodPath /var/lib/kubelet/config.yaml
staticPodPath: /etc/kubernetes/manifests

# static pod 정보 확인 : kubectl 및 control plane 에서 관리되지 않고 kubelet 을 통해 지정한 컨테이너를 배포
docker exec -it myk8s-control-plane tree /etc/kubernetes/manifests/
	/etc/kubernetes/manifests/
	├── etcd.yaml
	├── kube-apiserver.yaml
	├── kube-controller-manager.yaml
	└── kube-scheduler.yaml

docker exec -it myk8s-worker tree /etc/kubernetes/manifests/
...

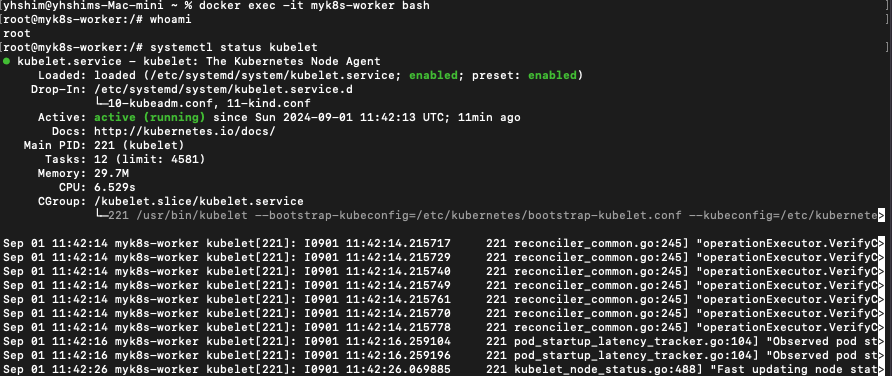

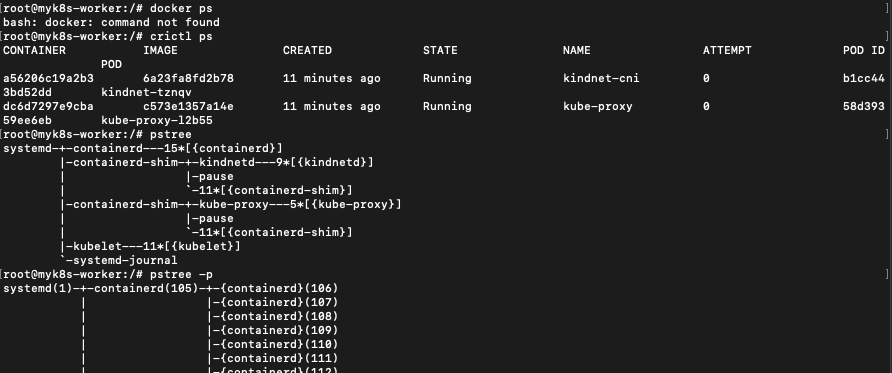

# 워커 노드(컨테이너) bash 진입
docker exec -it myk8s-worker bash
---------------------------------
whoami

# kubelet 상태 확인
systemctl status kubelet



# 컨테이너 확인
docker ps
crictl ps

# kube-proxy 확인
pstree
pstree -p



ps afxuwww |grep proxy
iptables -t filter -S
iptables -t nat -S
iptables -t mangle -S
iptables -t raw -S
iptables -t security -S

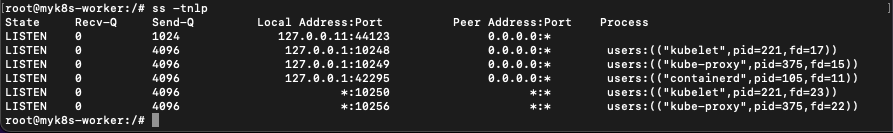

# tcp listen 포트 정보 확인
ss -tnlp

# 빠져나오기
exit
---------------------------------





파드 생성 및 확인

# 파드 생성
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: netpod
spec:
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  containers:
  - name: nginx-pod
    image: nginx:alpine
  terminationGracePeriodSeconds: 0
EOF

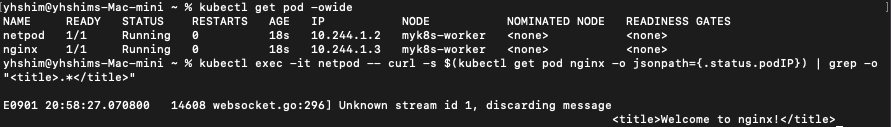

# 파드 확인
kubectl get pod -owide

# netpod 파드에서 nginx 웹 접속
kubectl exec -it netpod -- curl -s $(kubectl get pod nginx -o jsonpath={.status.podIP}) | grep -o "<title>.*</title>"
<title>Welcome to nginx!</title>





컨트롤플레인 컨테이너 정보 확인

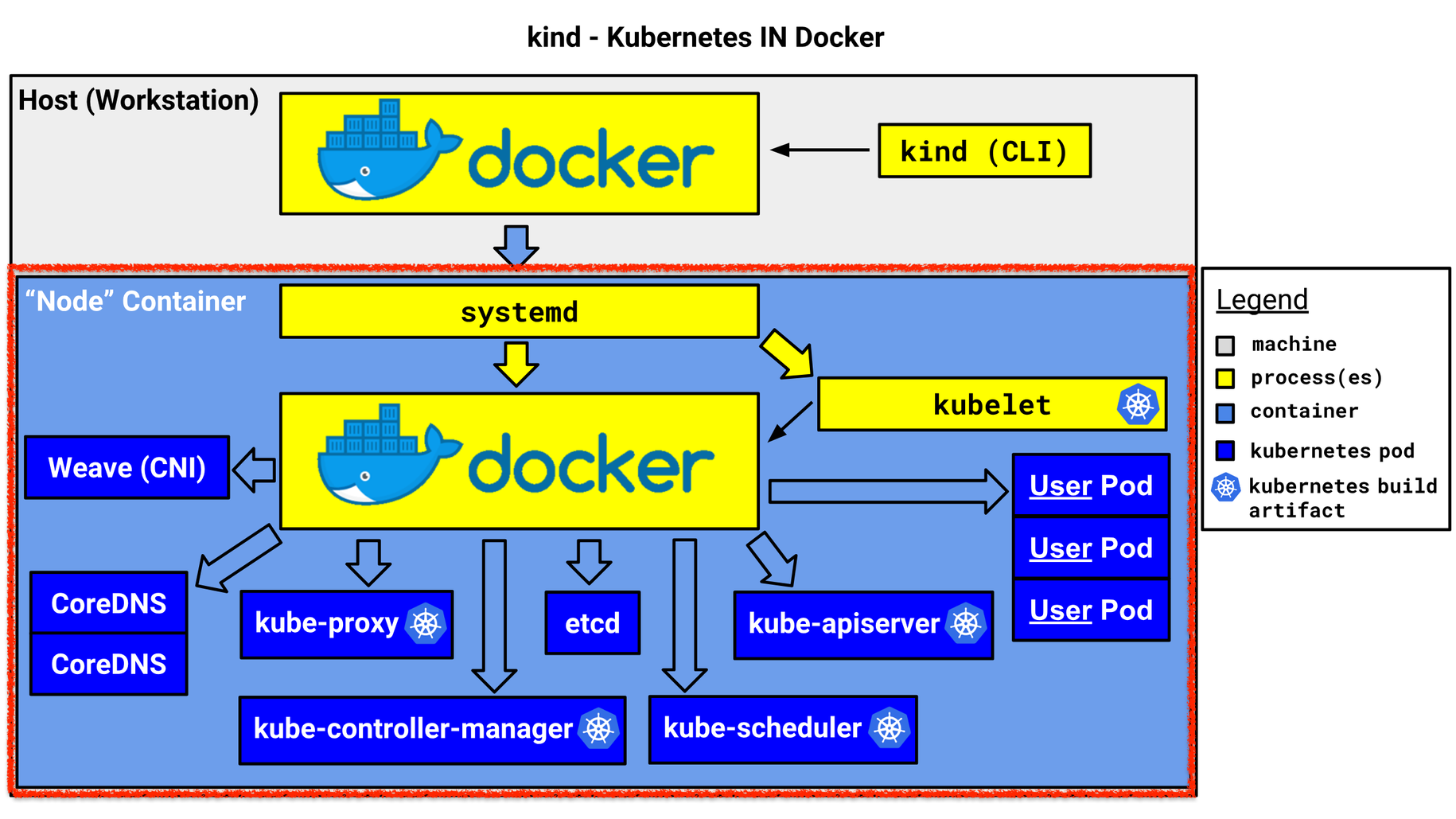

- 아래 “Node” Container 은 ‘myk8s-control-plane’ 컨테이너 (그림에 빨간색)

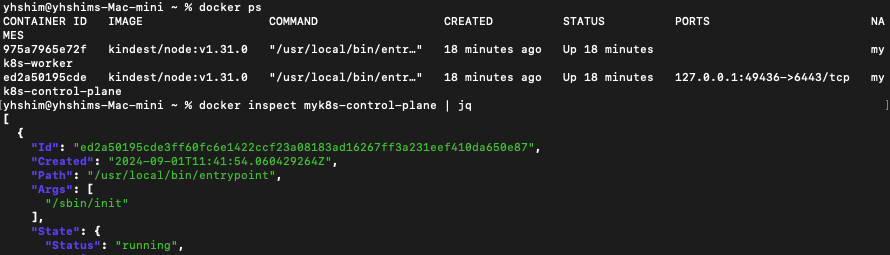

# 도커 컨테이너 확인
docker ps
docker inspect myk8s-control-plane | jq
...
      "Entrypoint": [
        "/usr/local/bin/entrypoint",
        "/sbin/init"
      ],
...

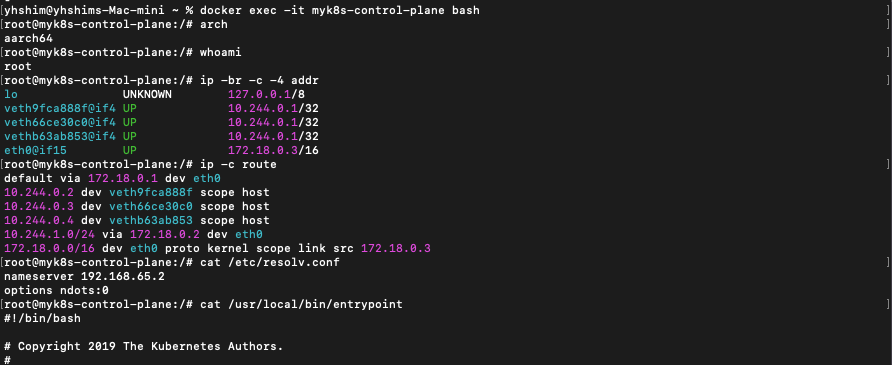

# 컨트롤플레인 컨테이너 bash 접속 후 확인
docker exec -it myk8s-control-plane bash
-------------------------------------------
# CPU 정보 확인
arch
aarch64

# 기본 사용자 확인
whoami
root

# 네트워크 정보 확인
ip -br -c -4 addr
ip -c route
cat /etc/resolv.conf

# Entrypoint 정보 확인
cat /usr/local/bin/entrypoint



# 프로세스 확인 : PID 1 은 /sbin/init
ps -ef

# 컨테이터 런타임 정보 확인
systemctl status containerd

# DinD 컨테이너 확인 : crictl 사용
crictl version
crictl info
crictl ps -o json | jq -r '.containers[] | {NAME: .metadata.name, POD: .labels["io.kubernetes.pod.name"]}'
crictl ps
CONTAINER           IMAGE               CREATED             STATE               NAME                      ATTEMPT             POD ID              POD
ff3d3a53905fd       9d6767b714bf1       12 minutes ago      Running             nginx-pod                 0                   20328fe63d512       nginx
bebe6b14d1ab3       eead9e442471d       13 minutes ago      Running             netshoot-pod              0                   28cd918f0561a       netpod
...

# 파드 이미지 확인
crictl images
IMAGE                                           TAG                  IMAGE ID            SIZE
docker.io/library/nginx                         alpine               9d6767b714bf1       20.2MB
docker.io/nicolaka/netshoot                     latest               eead9e442471d       178MB
...

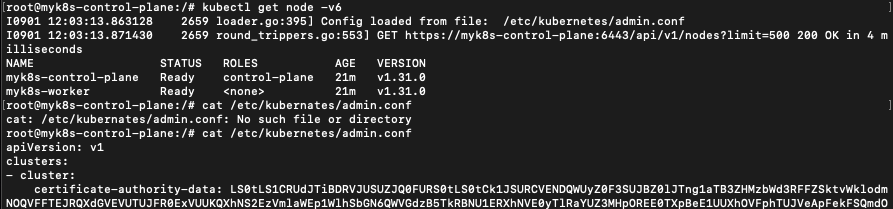

# kubectl 확인
kubectl get node -v6
cat /etc/kubernetes/admin.conf

exit
-------------------------------------------

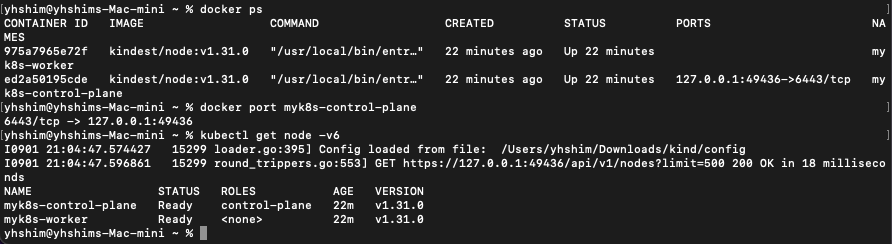

# 도커 컨테이너 확인 : 다시 한번 자신의 호스트PC에서 도커 컨테이너 확인, DinD 컨테이너가 호스트에서 보이는지 확인
docker ps
docker port myk8s-control-plane

# kubectl 확인 : k8s api 호출 주소 확인
kubectl get node -v6





클러스터 삭제

# 클러스터 삭제
kind delete cluster --name myk8s
docker ps





Multi-Node Cluster (Control-plane, Nodes) with kube-ops-view & Mapping ports - 링크

# '컨트롤플레인, 워커 노드 1대' 클러스터 배포 : 파드에 접속하기 위한 포트 맵핑 설정
cat <<EOT> kind-2node.yaml
# two node (one workers) cluster config
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
  extraPortMappings:
  - containerPort: 31000
    hostPort: 31000
    listenAddress: "0.0.0.0" # Optional, defaults to "0.0.0.0"
    protocol: tcp # Optional, defaults to tcp
  - containerPort: 31001
    hostPort: 31001
EOT

CLUSTERNAME=myk8s
kind create cluster --config kind-2node.yaml --name $CLUSTERNAME

# 배포 확인
kind get clusters
kind get nodes --name $CLUSTERNAME

# 노드 확인
kubectl get nodes -o wide

# 노드에 Taints 정보 확인
kubectl describe node $CLUSTERNAME-control-plane | grep Taints
Taints:             node-role.kubernetes.io/control-plane:NoSchedule

kubectl describe node $CLUSTERNAME-worker | grep Taints
Taints:             <none>

# 컨테이너 확인 : 컨테이너 갯수, 컨테이너 이름 확인
# kind yaml 에 포트 맵핑 정보 처럼, 자신의 PC 호스트에 31000 포트 접속 시, 워커노드(실제로는 컨테이너)에 TCP 31000 포트로 연결
# 즉, 워커노드에 NodePort TCP 31000 설정 시 자신의 PC 호스트에서 접속 가능!
docker ps
docker port $CLUSTERNAME-worker
31000/tcp -> 0.0.0.0:31000
31001/tcp -> 0.0.0.0:31001

# 컨테이너 내부 정보 확인 : 필요 시 각각의 노드(?)들에 bash로 접속하여 사용 가능
docker exec -it $CLUSTERNAME-control-plane ip -br -c -4 addr
docker exec -it $CLUSTERNAME-worker  ip -br -c -4 addr
