POD & PAUSE Container

Hayley Shim 2024. 9. 1. 22:43

안녕하세요. Kubernetes Advanced Networking Study(=KANS) 3기 모임에서 스터디한 내용을 정리했습니다. 해당 글에서는 POD & PAUSE Container에 대해 자세히 알아보겠습니다.


POD & PAUSE Container

Pod : 1개 이상의 컨테이너로 구성된 컨테이너의 집합
Pause Container : Network/IPC/UTS 네임스페이스를 생성하고 유지/공유


k8s CRI(Container Runtime Interface (CRI)) - old

- Container Runtime : kubelet → CRI → High Level Runtime (containerd) ← OCI → Low Level Runtime (Runc)
- CRI란 무엇이고 쿠버네티스에 왜 필요한가요? 표준 인터페이스를 통해서 kubelet 재컴파일 없이 다양한 컨테이너 런타임 사용
- Pod는 리소스 제약이 있는 격리된 환경의 애플리케이션 컨테이너 그룹으로 구성됩니다. CRI에서 이 환경을 PodSandbox라고 합니다.


Pod

- 컨테이너 애플리케이션의 기본 단위를 파드(Pod)라고 부르며, 파드는 1개 이상의 컨테이너로 구성된 컨테이너의 집합 - 링크 , code

실습 환경 구성 : Multi-Node Cluster (Control-plane, Nodes) with kube-ops-view

# '컨트롤플레인, 워커 노드 1대' 클러스터 배포 : 파드에 접속하기 위한 포트 맵핑 설정
cat <<EOT> kind-2node.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
  extraPortMappings:
  - containerPort: 30000
    hostPort: 30000
  - containerPort: 30001
    hostPort: 30001
EOT
kind create cluster --config kind-2node.yaml --name myk8s

#
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump htop git nano -y'
docker exec -it myk8s-worker        sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump htop -y'

# 확인
kubectl get nodes -o wide
docker ps
docker port myk8s-worker
docker exec -it myk8s-control-plane ip -br -c -4 addr
docker exec -it myk8s-worker  ip -br -c -4 addr

# kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30000 --set env.TZ="Asia/Seoul" --namespace kube-system

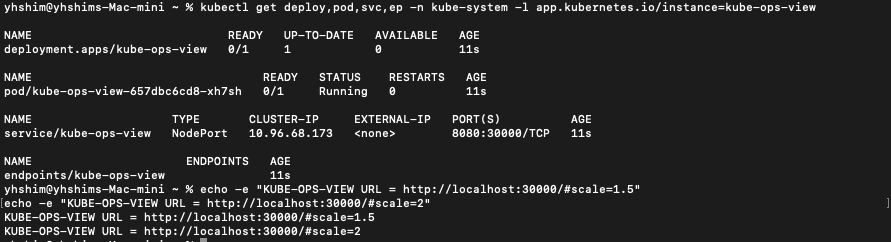

# 설치 확인
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view

# kube-ops-view 접속 URL 확인 (1.5 , 2 배율)
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=2"





# [터미널1] myk8s-worker bash 진입 후 실행 및 확인
docker exec -it myk8s-worker bash
----------------------------------
systemctl list-unit-files | grep 'enabled         enabled'
containerd.service                                                                    enabled         enabled
kubelet.service                                                                       enabled         enabled
...



#

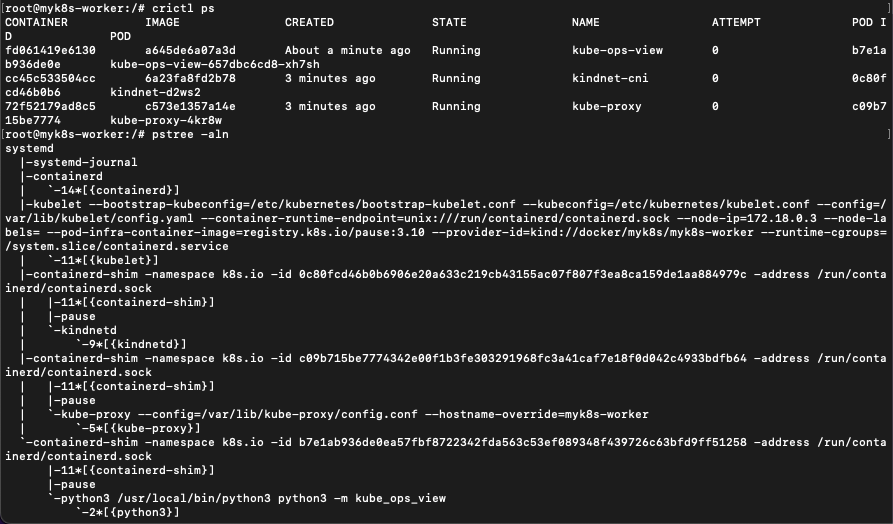

crictl ps

# 확인 : kubelet에 --container-runtime-endpoint=unix:///run/containerd/containerd.sock
pstree -aln
systemd
  |-systemd-journal
  |-containerd
  |   \-12*[{containerd}]
  |-kubelet --bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf --kubeconfig=/etc/kubernetes/kubelet.conf --config=/var/lib/kubelet/config.yaml --container-runtime-endpoint=unix:///run/containerd/containerd.sock --node-ip=172.18.0.4 --node-labels=mynode=worker2 --pod-infra-container-image=registry.k8s.io/pause:3.9 --provider-id=kind://docker/myk8s/myk8s-worker2 --runtime-cgroups=/system.slice/containerd.service
  |   \-14*[{kubelet}]
  |-containerd-shim -namespace k8s.io -id e41d2d62c1bb44a955fe13ddef0dbb006c44352fda493e8d76c489138756d2fa -address /run/containerd/containerd.sock
  |   |-12*[{containerd-shim}]
  |   |-pause
  |   \-kube-proxy --config=/var/lib/kube-proxy/config.conf --hostname-override=myk8s-worker2
  |       \-9*[{kube-proxy}]
  |-containerd-shim -namespace k8s.io -id 9768cd57beeee9b0d1dc38e46dce44697113c3e3924d098e7b8c776909852f63 -address /run/containerd/containerd.sock
  |   |-11*[{containerd-shim}]
  |   |-pause
  |   \-flanneld --ip-masq --kube-subnet-mgr
  |       \-10*[{flanneld}]
  \-containerd-shim -namespace k8s.io -id 6bd147995b3a6c17384459eb4d3ceab4369329e6b57c009bdc6257b72254e1fb -address /run/containerd/containerd.sock
      |-11*[{containerd-shim}]
      |-pause
      \-metrics-server --cert-dir=/tmp --secure-port=10250 --kubelet-insecure-tls --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname --kubelet-use-node-status-port --metric-resolution=15s
          \-12*[{metrics-server}]
# 확인 : 파드내에 pause 컨테이너와 metrics-server 컨테이너, 네임스페이스 정보
pstree -aclnpsS
...
	\-containerd-shim,1776 -namespace k8s.io -id 6bd147995b3a6c17384459eb4d3ceab4369329e6b57c009bdc6257b72254e1fb -address /run/containerd/containerd.sock
	|-{containerd-shim},1777
  ...
	|-pause,1797,ipc,mnt,net,pid,uts
	|-metrics-server,1896,cgroup,ipc,mnt,net,pid,uts --cert-dir=/tmp --secure-port=10250 --kubelet-insecure-tls --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname --kubelet-use-node-status-port --metric-resolution=15s
	|   |-{metrics-server},1912
  ...

# 네임스페이스 확인 : lsns - List system namespaces
lsns -p 1
lsns -p $$
        NS TYPE   NPROCS PID USER COMMAND
4026531834 time       15   1 root /sbin/init
4026531837 user       15   1 root /sbin/init
4026532525 mnt         9   1 root /sbin/init
4026532550 uts        13   1 root /sbin/init
4026532551 ipc         9   1 root /sbin/init
4026532577 pid         9   1 root /sbin/init
4026532579 net        13   1 root /sbin/init
4026532891 cgroup     13   1 root /sbin/init

# 해당 파드에 pause 컨테이너는 호스트NS와 다른 5개의 NS를 가짐 : mnt/pid 는 pasue 자신만 사용, net/uts/ipc는 app 컨테이너를 위해서 먼저 생성해둠
lsns -p 1797
        NS TYPE   NPROCS   PID USER  COMMAND
4026531834 time       15     1 root  /sbin/init
4026531837 user       15     1 root  /sbin/init
4026532891 cgroup     13     1 root  /sbin/init
4026533496 net         2  1797 65535 /pause
4026533625 uts         2  1797 65535 /pause
4026533626 ipc         2  1797 65535 /pause
4026533624 mnt         1  1797 65535 /pause
4026533627 pid         1  1797 65535 /pause



# app 컨테이너(metrics-server)는 호스트NS와 다른 6개의 NS를 가짐 : mnt/pid/cgroup 는 자신만 사용, net/uts/ipc는 pause 컨테이너가 생성한 것을 공유 사용함
pgrep python3
lsns -p $(pgrep python3)
pgrep metrics-server
1896
lsns -p $(pgrep metrics-server)
        NS TYPE   NPROCS   PID USER  COMMAND
4026531834 time       15     1 root  /sbin/init
4026531837 user       15     1 root  /sbin/init
4026533496 net         2  1797 65535 /pause
4026533625 uts         2  1797 65535 /pause
4026533626 ipc         2  1797 65535 /pause
4026533628 mnt         1  1896 1000  /metrics-server --cert-dir=/tmp --secure-port=10250 --kubelet-insecure-tls --kubelet-preferred-address-types=Inte
4026533629 pid         1  1896 1000  /metrics-server --cert-dir=/tmp --secure-port=10250 --kubelet-insecure-tls --kubelet-preferred-address-types=Inte
4026533630 cgroup      1  1896 1000  /metrics-server --cert-dir=/tmp --secure-port=10250 --kubelet-insecure-tls --kubelet-preferred-address-types=Inte

#
ls -l /run/containerd/containerd.sock

# 특정 소켓 파일을 사용하는 프로세스 확인
lsof /run/containerd/containerd.sock

#
ss -xl | egrep 'Netid|containerd'

#
findmnt -A
TARGET                                                  SOURCE                 FSTYPE    OPTIONS
/                                                       overlay                overlay   rw,relatime,lowerdir=/var/lib/docker/overlay2/l/HW4BGGJ4LV6M5
...
|-/sys                                                  sysfs                  sysfs     ro,nosuid,nodev,noexec,relatime
| |-/sys/kernel/debug                                   debugfs                debugfs   rw,nosuid,nodev,noexec,relatime
| |-/sys/kernel/tracing                                 tracefs                tracefs   rw,nosuid,nodev,noexec,relatime
| |-/sys/fs/fuse/connections                            fusectl                fusectl   rw,nosuid,nodev,noexec,relatime
| |-/sys/kernel/config                                  configfs               configfs  rw,nosuid,nodev,noexec,relatime
| \-/sys/fs/cgroup                                      cgroup                 cgroup2   rw,nosuid,nodev,noexec,relatime

findmnt -t cgroup2
grep cgroup /proc/filesystems
stat -fc %T /sys/fs/cgroup/

----------------------------------



신규 파드를 배포하고 확인

# [터미널2] kubectl 명령 실행 및 확인

# Pod 생성 : YAML 파일에 컨테이너가 사용할 포트(TCP 80)을 설정
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: myweb
spec:
  containers:
  - image: nginx:alpine
    name: myweb-container
    ports:
    - containerPort: 80
      protocol: TCP
  terminationGracePeriodSeconds: 0
EOF

# Pod 정보 확인 : pause 컨테이너 정보가 보이는가?
kubectl get pod -o wide
kubectl describe pod myweb

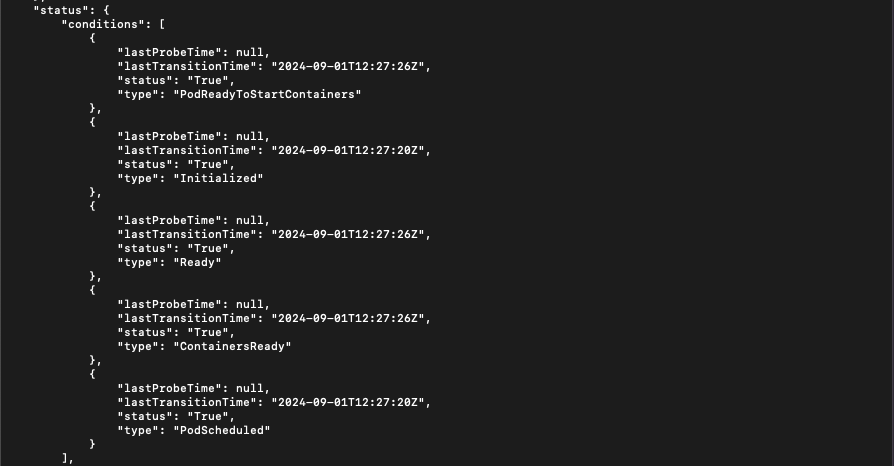

kubectl get pod myweb -o json # status.conditions 에 Type 정보 확인 : 시간 정렬은 안되어 있음..



# [터미널1] myk8s-worker bash 진입 후 실행 및 확인
docker exec -it myk8s-worker bash
----------------------------------
crictl ps
pstree -aln
pstree -aclnpsS # 파드내에 pause 컨테이너와 app 컨테이너, 네임스페이스 정보

# 네임스페이스 확인 : lsns - List system namespaces
lsns -p 1
lsns -p $$
lsns -p <pstree -aclnpsS에서 출력된 pause 컨테이너 PID>
lsns -p $(pgrep nginx) # app 컨테이너(metrics-server)

----------------------------------

# [터미널2] kubectl 명령 실행 및 확인
kubectl delete pod myweb


myweb2 파드 정보 : myweb2 파드에 2개의 컨테이너가 동작

apiVersion: v1
kind: Pod
metadata:
  name: myweb2
spec:
  containers:
  - name: myweb2-nginx
    image: nginx
    ports:
    - containerPort: 80
      protocol: TCP

  - name: myweb2-netshoot
    image: nicolaka/netshoot
    command: ["/bin/bash"]
    args: ["-c", "while true; do sleep 5; curl localhost; done"] # 포드가 종료되지 않도록 유지합니다

  terminationGracePeriodSeconds: 0


배포 후 확인 ⇒ NET IPC UTS 공유 확인

# [터미널1] 파드 생성
kubectl apply -f https://raw.githubusercontent.com/gasida/NDKS/main/3/myweb2.yaml

# 확인
# pod 정보 READY 에 2/2 를 확인 : pod 내 모든 컨테이너가 정상이여야지 status 가 Running 가 됨
kubectl get pod -owide

# Pod 상세 정보에 컨테이너 2개 정보가 보인다

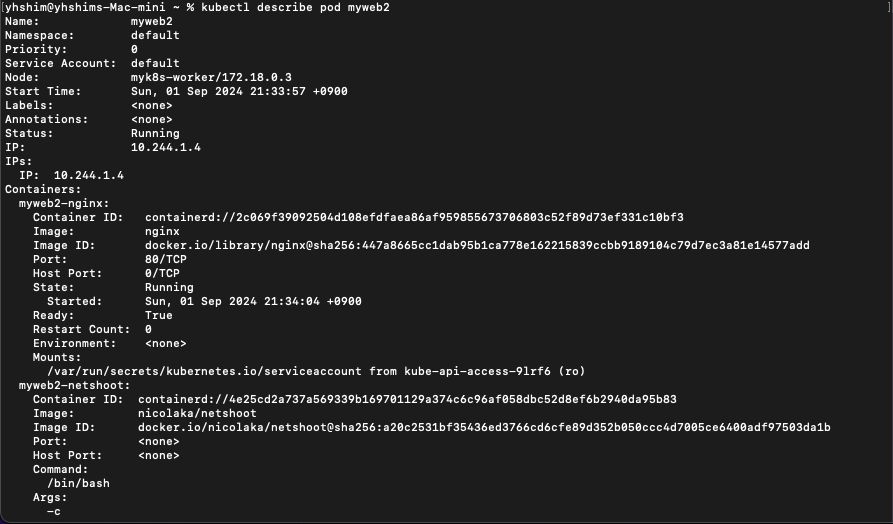

kubectl describe pod myweb2
root@k8s-m:~# kubectl describe pod myweb2
Name:         myweb2
...
Containers:
  myweb2-nginx:
    Container ID:   docker://2717dd093ee5c69a918c6c52461f47cf5f0c0330378730ce717d1fcabb0fc748
    Image:          nginx
...
  myweb2-netshoot:
    Container ID:  docker://e3e3aef9ee53ef805336d4b6e0986f63e23c767b1648d18ff09948815c5f06a9
    Image:         nicolaka/netshoot
...

# 파드의 각각 컨테이너 IP 확인 >> IP가 같다!



kubectl exec myweb2 -c myweb2-netshoot -- ip addr
kubectl exec myweb2 -c myweb2-nginx -- apt update
kubectl exec myweb2 -c myweb2-nginx -- apt install -y net-tools
kubectl exec myweb2 -c myweb2-nginx -- ifconfig

# myweb2-netshoot 컨테이너 zsh 진입
kubectl exec myweb2 -c myweb2-netshoot -it -- zsh
----------------------------------
ifconfig
ss -tnlp

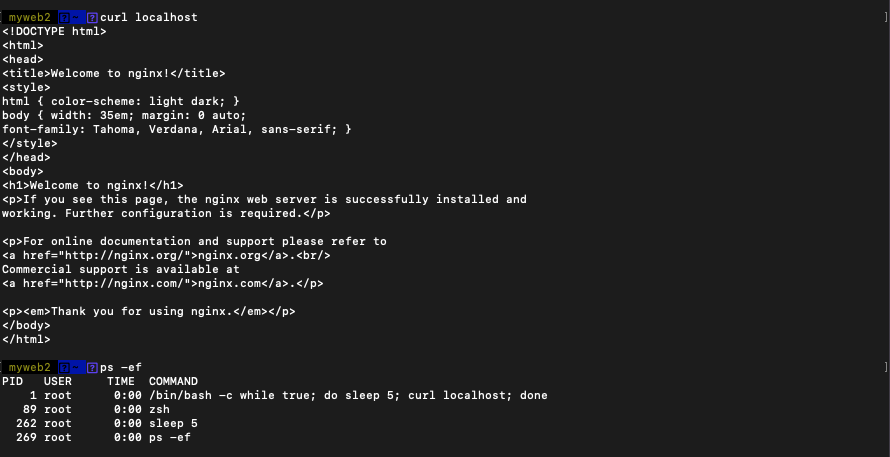

curl localhost # nginx 컨테이너가 아닌데, 로컬 접속 되고 tcp 80 listen 이다. 왜그럴까?
ps -ef # nginx 프로세스 정보가 안보이는데...
exit
----------------------------------



# 터미널3 : nginx 컨테이너 웹 접속 로그 출력 : 접속자(myweb2-netshoot)의 IP 가 ::1(ipv6) 혹은 127.0.0.1(ipv4) 이닷!
kubectl logs -f myweb2 -c myweb2-nginx
::1 - - [01/Sep/2024:06:33:26 +0000] "GET / HTTP/1.1" 200 615 "-" "curl/8.7.1" "-"
혹은
127.0.0.1 - - [16/Jun/2021:06:22:24 +0000] "GET / HTTP/1.1" 200 612 "-" "curl/7.77.0" "-"


# [터미널2]
docker exec -it myk8s-worker bash
----------------------------------
# 컨테이너 정보 확인 : POD 와 POD ID가 같음을 확인
crictl ps
CONTAINER           IMAGE               CREATED              STATE               NAME                ATTEMPT             POD ID              POD
f0401ef30af36       e286c635d1232       About a minute ago   Running             myweb2-netshoot     0                   40f9a3021011a       myweb2
1f83b080de52d       a9dfdba8b7190       About a minute ago   Running             myweb2-nginx        0                   40f9a3021011a       myweb2
...





# 워커 노드에서 컨테이너 프로세스 정보 확인
ps -ef | grep 'nginx -g' | grep -v grep
root       14508   14483  0 09:23 ?        00:00:00 nginx: master process nginx -g daemon off;

ps -ef | grep 'curl' | grep -v grep
root       14596   14574  0 09:23 ?        00:00:00 /bin/bash -c while true; do sleep 5; curl localhost; done

# 각각 프로세스를 변수에 지정
NGINXPID=$(ps -ef | grep 'nginx -g' | grep -v grep | awk '{print $2}')
echo $NGINXPID

NETSHPID=$(ps -ef | grep 'curl' | grep -v grep | awk '{print $2}')
echo $NETSHPID

# 한 파드 내의 각 컨테이너의 네임스페이스 정보 확인
## time, user 네임스페이스는 호스트와 같음, 격리하지 않음
## mnt, uts, pid 네임스페이스는 컨테이너별로 격리
## ipc, uts, net 네임스페이스는 파드 내의 컨테이너 간 공유 (IPC : 컨테이너 프로세스간 공유 - signal, socket, pipe 등)
## Pause 컨테이너는 IPC, Network, UTS 네임스페이스를 생성하고 유지 -> 나머지 컨테이너들은 해당 네임스페이스를 공유하여 사용
## 유저가 실행한 특정 컨테이너가 비정상 종료되어 컨터이너 전체에서 공유되는 네임스페이스에 문제가 발생하는 것을 방지

lsns -p $NGINXPID
        NS TYPE   NPROCS   PID USER  COMMAND
4026531834 time       28     1 root  /sbin/init
4026531837 user       28     1 root  /sbin/init
4026533482 net        12  2112 65535 /pause
4026533611 uts        12  2112 65535 /pause
4026533612 ipc        12  2112 65535 /pause
4026533614 mnt         9  2172 root  nginx: master process nginx -g daemon off;
4026533615 pid         9  2172 root  nginx: master process nginx -g daemon off;
4026533616 cgroup      9  2172 root  nginx: master process nginx -g daemon off;

lsns -p $NETSHPID
        NS TYPE   NPROCS   PID USER  COMMAND
4026531834 time       28     1 root  /sbin/init
4026531837 user       28     1 root  /sbin/init
4026533482 net        12  2112 65535 /pause
4026533611 uts        12  2112 65535 /pause
4026533612 ipc        12  2112 65535 /pause
4026533617 mnt         2  2296 root  /bin/bash -c while true; do sleep 5; curl localhost; done
4026533618 pid         2  2296 root  /bin/bash -c while true; do sleep 5; curl localhost; done
4026533619 cgroup      2  2296 root  /bin/bash -c while true; do sleep 5; curl localhost; done

# pause 정보 확인 :
PAUSEPID=<각자 자신의 pause PID>
PAUSEPID=2112
lsns -p $PAUSEPID
        NS TYPE   NPROCS   PID USER  COMMAND
4026531834 time       28     1 root  /sbin/init
4026531837 user       28     1 root  /sbin/init
4026532760 cgroup     15     1 root  /sbin/init # cgroup 호스트와 같은 이유는?
4026533482 net        12  2112 65535 /pause
4026533610 mnt         1  2112 65535 /pause     # app 컨테이너와 다른 이유는?
4026533611 uts        12  2112 65535 /pause
4026533612 ipc        12  2112 65535 /pause
4026533613 pid         1  2112 65535 /pause     # app 컨테이너와 다른 이유는?

# 개별 컨테이너에 명령 실행 : IP 동일 확인
crictl ps
crictl ps -q
crictl exec -its f0401ef30af36 ifconfig
crictl exec -its 1f83b080de52d ifconfig


# PAUSE 의 NET 네임스페이스 PID 확인 및 IP 정보 확인
lsns -t net
nsenter -t $PAUSEPID -n ip -c addr
nsenter -t $NGINXPID -n ip -c addr
nsenter -t $NETSHPID -n ip -c addr

# 2개의 네임스페이스 비교 , 아래 2112 프로세스의 정제는?
crictl inspect <myweb2-nginx    컨테이너ID> | jq
crictl inspect <myweb2-netshoot 컨테이너ID> | jq
crictl inspect f0401ef30af36 | jq
crictl inspect 1f83b080de52d | jq
...
        "namespaces": [
          {
            "type": "pid"
          },
          {
            "type": "ipc",
            "path": "/proc/2112/ns/ipc"
          },
          {
            "type": "uts",
            "path": "/proc/2112/ns/uts"
          },
          {
            "type": "mount"
          },
          {
            "type": "network",
            "path": "/proc/2112/ns/net"
          },
          {
            "type": "cgroup"
          }
        ],
...

'IT > Container&k8s' 카테고리의 다른 글

Calico CNI 구성요소  (5) 2024.09.08
K8S Flannel CNI  (9) 2024.09.07
KIND(kubernetes in docker)  (3) 2024.09.01
K8S Deep Dive  (1) 2024.09.01
컨테이너 네트워크 및 보안  (8) 2024.09.01
최근에 올라온 글
최근에 달린 댓글
Total
Today
Yesterday
«   2025/02   »
1
2 3 4 5 6 7 8
9 10 11 12 13 14 15
16 17 18 19 20 21 22
23 24 25 26 27 28
글 보관함
