안녕하세요. Kubernetes Advanced Networking Study(=KANS) 3기 모임에서 스터디한 내용을 정리했습니다. 해당 글에서는 k8s중 Service Mesh인 Istio에 대해 자세히 알아보겠습니다.
Service Mesh
- 마이크로서비스 아키텍처 환경의 시스템 전체 모니터링의 어려움, 운영 시 시스템 장애나 문제 발생할 때 원인과 병목 구간 찾기 어려워서 등장
- 마이크로서비스 간에 매시 형태의 통신이나 그 경로를 제어 - 예) 이스티오(Istio), 링커드(Linkerd) - 링크
기본 동작
파드 간 통신 경로에 프록시를 놓고 트래픽 모니터링이나 트래픽 컨트롤
1) 애플리케이션 수정 없이, 모든 애플리케이션 통신 사이에 Proxy 를 두고 통신
2) Proxy 는 결국 DataPlane 이니, 이를 중앙에서 관리하는 ControlPlane을 두고 중앙에서 관리
-> Proxy 는 중앙에서 설정 관리가 잘되는 툴을 선택. 원격에서 동적인 설정 관리가 유연해야함 → 풍부한 API 지원 필요 → Envoy
1. 트래픽 모니터링 : 요청의 '에러율, 레이턴시, 커넥션 개수, 요청 개수' 등 메트릭 모니터링, 특정 서비스간 혹은 특정 요청 경로로 필터링 → 원인 파악 용이
2. 트래픽 컨트롤 : 트래픽 시프팅(Traffic shifting), 서킷 브레이커(Circuit Breaker), 폴트 인젝션(Fault Injection), 속도 제한(Rate Limit)
- 트래픽 시프팅(Traffic shifting) : 예시) 99% 기존앱 + 1% 신규앱 , 특정 단말/사용자는 신규앱에 전달하여 단계적으로 적용하는 카니리 배포 가능
- 서킷 브레이커(Circuit Breaker) : 목적지 마이크로서비스에 문제가 있을 시 접속을 차단하고 출발지 마이크로서비스에 요청 에러를 반환 (연쇄 장애, 시스템 전제 장애 예방)
- 폴트 인젝션(Fault Injection) : 의도적으로 요청을 지연 혹은 실패를 구현
- 속도 제한(Rate Limit) : 요청 개수를 제한
Istio

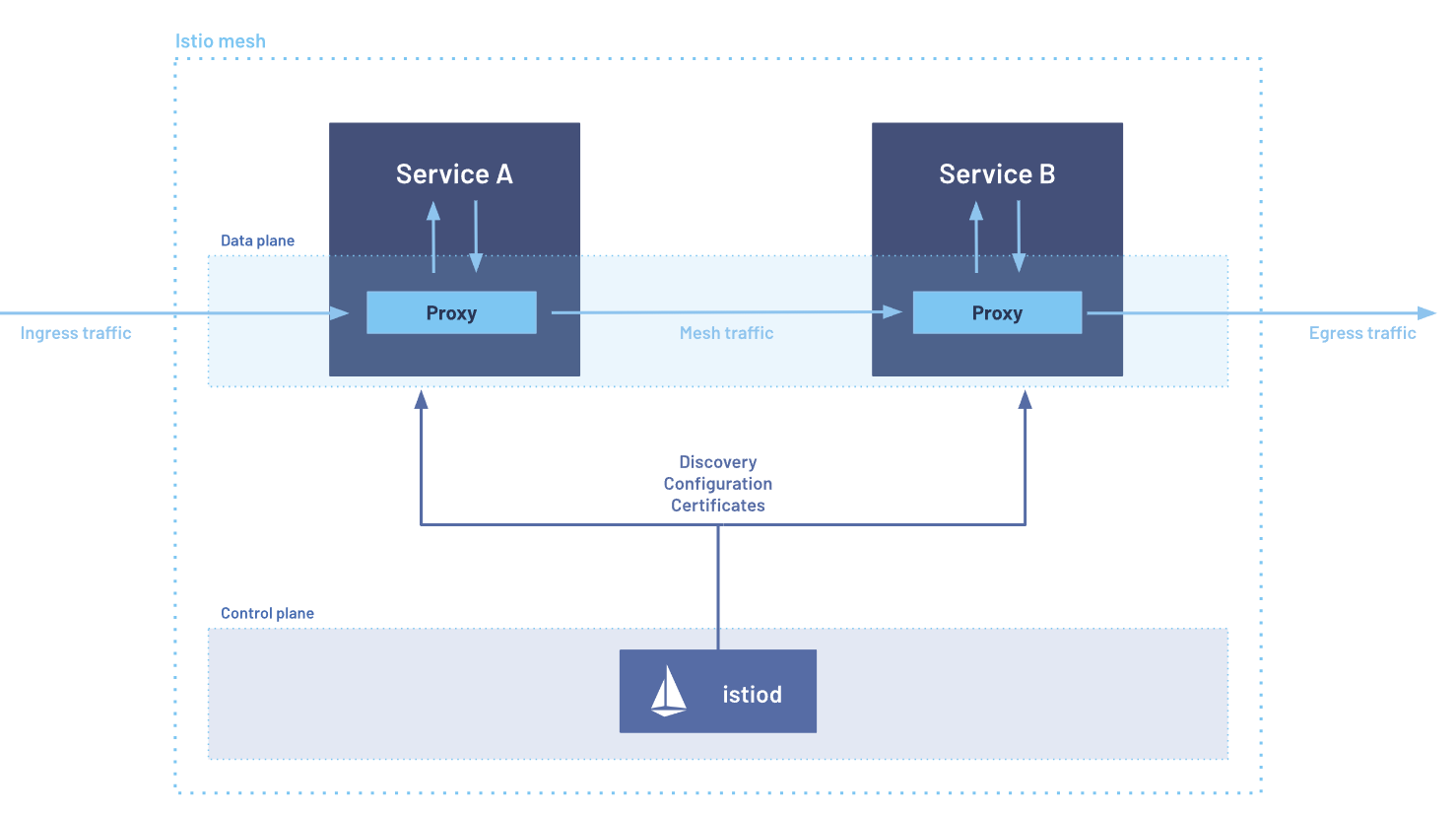

Istio 구성요소와 envoy : 컨트롤 플레인(istiod) , 데이터 플레인(istio-proxy > envoy)
- Istiod : Pilot(데이터 플레인과 통신하면서 라우팅 규칙을 동기화, ADS), Gally(Istio 와 K8S 연동, Endpoint 갱신 등), Citadel(연결 암호화, 인증서 관리 등)
- Istio proxy : Golang 으로 작성되었고 envoy 래핑한 Proxy, istiod와 통신하고 서비스 트래픽을 통제, 옵저버빌리티를 위한 메트릭 제공
- 이스티오는 각 파드 안에 사이드카로 엔보이 프록시가 들어가 있는 형태
- 모든 마이크로서비스간 통신은 엔보이를 통과하여, 메트릭을 수집하거나 트래픽 컨트롤을 할 수 있음
- 트래픽 컨트롤을 하기위해 엔보이 프록시에 전송 룰을 설정 → 컨트롤 플레인의 이스티오가 정의된 정보를 기반으로 엔보이 설정을 하게 함
- 마이크로서비스 간의 통신을 mutual TLS 인증(mTLS)으로 서로 TLS 인증으로 암호화 할 수 있음
- 각 애플리케이션은 파드 내의 엔보이 프록시에 접속하기 위해 localhost 에 TCP 접속함
실습 환경 구성
- VPC 1개(퍼블릭 서브넷 2개), EC2 인스턴스 3대 (Ubuntu 22.04 LTS, t3.xlarge - vCPU 4 , Mem 16) , testpc 1대는 t3.small
# CloudFormation 스택 배포
# YAML 파일 다운로드
curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/kans/kans-7w.yaml
# CloudFormation 스택 배포
# aws cloudformation deploy --template-file kans-7w.yaml --stack-name mylab --parameter-overrides KeyName=<My SSH Keyname> SgIngressSshCidr=<My Home Public IP Address>/32 --region ap-northeast-2
예시) aws cloudformation deploy --template-file kans-7w.yaml --stack-name mylab --parameter-overrides KeyName=kp-gasida SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32 --region ap-northeast-2
## Tip. 인스턴스 타입 변경 : MyInstanceType=t3.xlarge (vCPU 4, Mem 16)
예시) aws cloudformation deploy --template-file kans-7w.yaml --stack-name mylab --parameter-overrides MyInstanceType=t3.xlarge KeyName=kp-gasida SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32 --region ap-northeast-2
# CloudFormation 스택 배포 완료 후 작업용 EC2 IP 출력
aws cloudformation describe-stacks --stack-name mylab --query 'Stacks[*].Outputs[0].OutputValue' --output text --region ap-northeast-2
# [모니터링] CloudFormation 스택 상태 : 생성 완료 확인
while true; do
date
AWS_PAGER="" aws cloudformation list-stacks \
--stack-status-filter CREATE_IN_PROGRESS CREATE_COMPLETE CREATE_FAILED DELETE_IN_PROGRESS DELETE_FAILED \
--query "StackSummaries[*].{StackName:StackName, StackStatus:StackStatus}" \
--output table
sleep 1
done
# 배포된 aws ec2 유동 공인 IP 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text
k3s-s 3.38.151.222 running
k3s-w1 15.165.75.117 running
k3s-w2 3.39.223.99 running
testpc 54.180.243.135 running
# EC2 SSH 접속 : 바로 접속하지 말고, 3~5분 정도 후에 접속 할 것
ssh -i ~/.ssh/kp-gasida.pem ubuntu@$(aws cloudformation describe-stacks --stack-name mylab --query 'Stacks[*].Outputs[0].OutputValue' --output text --region ap-northeast-2)
...
(⎈|default:N/A) root@k3s-s:~# <- kubeps 가 나오지 않을 경우 ssh logout 후 다시 ssh 접속 할 것!
k3s-s , testpc 각각 접속 후 확인
실습 환경은 K3S v1.30.4 , 노드 OS(Ubuntu 22.04.5) , CNI(Flannel) , IPTABLES proxy mode , Istio v1.23.2(Envoy v1.32.2)
배포된 aws ec2 유동 공인 IP 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text
k3s-s 3.38.151.222 running
k3s-w1 15.165.75.117 running
k3s-w2 3.39.223.99 running
testpc 54.180.243.135 running
k3s-s 접속 후 확인 : ssh -i <> ubuntu@3.38.151.222
kc get node -owide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
k3s-s Ready control-plane,master 8m57s v1.30.5+k3s1 192.168.10.10 <none> Ubuntu 22.04.5 LTS 6.8.0-1015-aws containerd://1.7.21-k3s2
k3s-w1 Ready <none> 8m46s v1.30.5+k3s1 192.168.10.101 <none> Ubuntu 22.04.5 LTS 6.8.0-1015-aws containerd://1.7.21-k3s2
k3s-w2 Ready <none> 8m45s v1.30.5+k3s1 192.168.10.102 <none> Ubuntu 22.04.5 LTS 6.8.0-1015-aws containerd://1.7.21-k3s2
hostnamectl
...
Hardware Vendor: Amazon EC2
Hardware Model: t3.xlarge
testpc 각각 접속 후 확인 : ssh -i <> ubuntu@54.180.243.135
ip -br -c addr
lo UNKNOWN 127.0.0.1/8 ::1/128
ens5 UP 192.168.10.200/24 metric 100 fe80::3:e9ff:fefa:85d9/64
hostnamectl
...
Hardware Vendor: Amazon EC2
Hardware Model: t3.smallEnvoy
- L4/7 Proxy , Istio 의 Sidecar proxy 로 사용* - 링크 주요 용어
- Istio 구성요소와 envoy : 컨트롤 플레인(istiod) - ADS 를 이용한 Configuration 동기화 - 데이터 플레인(istio-proxy → envoy)
testps 에 Envoy 설치 - 링크
# 설치
wget -O- https://apt.envoyproxy.io/signing.key | sudo gpg --dearmor -o /etc/apt/keyrings/envoy-keyring.gpg
echo "deb [signed-by=/etc/apt/keyrings/envoy-keyring.gpg] https://apt.envoyproxy.io jammy main" | sudo tee /etc/apt/sources.list.d/envoy.list
sudo apt-get update && sudo apt-get install envoy -y
# 확인
envoy --version
# 도움말
envoy --help
Envoy proxy 실습 - Link
# envoy-demo.yaml
static_resources:
listeners:
- name: listener_0
address:
socket_address:
address: 0.0.0.0
port_value: 10000
filter_chains:
- filters:
- name: envoy.filters.network.http_connection_manager
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
stat_prefix: ingress_http
access_log:
- name: envoy.access_loggers.stdout
typed_config:
"@type": type.googleapis.com/envoy.extensions.access_loggers.stream.v3.StdoutAccessLog
http_filters:
- name: envoy.filters.http.router
route_config:
name: local_route
virtual_hosts:
- name: local_service
domains: ["*"]
routes:
- match:
prefix: "/"
route:
host_rewrite_literal: www.envoyproxy.io
cluster: service_envoyproxy_io
clusters:
- name: service_envoyproxy_io
type: LOGICAL_DNS
# Comment out the following line to test on v6 networks
dns_lookup_family: V4_ONLY
connect_timeout: 5s
load_assignment:
cluster_name: service_envoyproxy_io
endpoints:
- lb_endpoints:
- endpoint:
address:
socket_address:
address: www.envoyproxy.io
port_value: 443
transport_socket:
name: envoy.transport_sockets.tls
typed_config:
"@type": type.googleapis.com/envoy.extensions.transport_sockets.tls.v3.UpstreamTlsContext
sni: www.envoyproxy.io
# (터미널1) 데모 config 적용하여 실행
curl -O https://www.envoyproxy.io/docs/envoy/latest/_downloads/92dcb9714fb6bc288d042029b34c0de4/envoy-demo.yaml
envoy -c envoy-demo.yaml
# (터미널2) 정보 확인
ss -tnlp
State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
LISTEN 0 4096 0.0.0.0:10000 0.0.0.0:* users:(("envoy",pid=8007,fd=18),("envoy",pid=8007,fd=16))
# 접속 테스트
curl -s http://127.0.0.1:10000 | grep -o "<title>.*</title>"
# 외부 접속 정보 출력
echo -e "http://$(curl -s ipinfo.io/ip):10000"
http://54.180.243.135:10000
--------------------
# 자신의 PC 웹브라우저에서 외부 접속 정보 접속 확인!
# k3s-s 에서 접속 테스트
curl -s http://192.168.10.200:10000 | grep -o "<title>.*</title>"
--------------------
# 연결 정보 확인
ss -tnp
# (터미널1) envoy 실행 취소(CTRL+C) 후 (관리자페이지) 설정 덮어쓰기 - 링크
cat <<EOT> envoy-override.yaml
admin:
address:
socket_address:
address: 0.0.0.0
port_value: 9902
EOT
envoy -c envoy-demo.yaml --config-yaml "$(cat envoy-override.yaml)"
# envoy 관리페이지 외부 접속 정보 출력
echo -e "http://$(curl -s ipinfo.io/ip):9902"
http://54.180.243.135:9902
--------------------
# 자신의 PC 웹브라우저에서 관리 페이지 외부 접속 정보 접속 확인!
Istio 설치 (Sidecar mode)
Istio Sidecar mode 설치 : v1.23.2 - 버전 설치 , without GwApi - Docs
# istioctl 설치
export ISTIOV=1.23.2
echo "export ISTIOV=1.23.2" >> /etc/profile
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV TARGET_ARCH=x86_64 sh -
tree istio-$ISTIOV -L 2 # sample yaml 포함
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
istioctl version --remote=false
# (demo 프로파일) 컨트롤 플레인 배포 - 링크 Customizing
# The istioctl command supports the full IstioOperator API via command-line options for individual settings or for passing a yaml file containing an IstioOperator custom resource (CR).
istioctl profile list
istioctl profile dump default
istioctl profile dump --config-path components.ingressGateways
istioctl profile dump --config-path values.gateways.istio-ingressgateway
istioctl profile dump demo
istioctl profile dump demo > demo-profile.yaml
vi demo-profile.yaml # 복잡성을 줄이게 실습 시나리오 환경 맞춤
--------------------
egressGateways:
- enabled: false
--------------------
istioctl install -f demo-profile.yaml -y
✔ Istio core installed ⛵️
✔ Istiod installed 🧠
✔ Ingress gateways installed 🛬
✔ Installation complete
# 설치 확인 : istiod, istio-ingressgateway
kubectl get all,svc,ep,sa,cm,secret,pdb -n istio-system
kubectl get crd | grep istio.io | sort
# istio-ingressgateway 의 envoy 버전 확인
kubectl exec -it deploy/istio-ingressgateway -n istio-system -c istio-proxy -- envoy --version
envoy version: 6c72b2179f5a58988b920a55b0be8346de3f7b35/1.31.2-dev/Clean/RELEASE/BoringSSL
# istio-ingressgateway 서비스 NodePort로 변경
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"type":"NodePort"}}'
# istio-ingressgateway 서비스 확인
kubectl get svc,ep -n istio-system istio-ingressgateway
## istio-ingressgateway 서비스 포트 정보 확인
kubectl get svc -n istio-system istio-ingressgateway -o jsonpath={.spec.ports[*]} | jq
## istio-ingressgateway 디플로이먼트 파드의 포트 정보 확인
kubectl get deploy/istio-ingressgateway -n istio-system -o jsonpath={.spec.template.spec.containers[0].ports[*]} | jq
kubectl get deploy/istio-ingressgateway -n istio-system -o jsonpath={.spec.template.spec.containers[0].readinessProbe} | jq
# istiod(컨트롤플레인) 디플로이먼트 정보 확인
kubectl exec -it deployment.apps/istiod -n istio-system -- ss -tnlp
kubectl exec -it deployment.apps/istiod -n istio-system -- ss -tnp
kubectl exec -it deployment.apps/istiod -n istio-system -- ps -ef
UID PID PPID C STIME TTY TIME CMD
istio-p+ 1 0 0 05:27 ? 00:00:07 /usr/local/bin/pilot-discovery discovery --monitoringAddr=:15014 --log_output_l
# istio-ingressgateway 디플로이먼트 정보 확인
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ss -tnlp
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ss -tnp
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ps -ef
istio-p+ 1 0 0 05:27 ? 00:00:01 /usr/local/bin/pilot-agent proxy router --domain istio-system.svc.cluster.local
istio-p+ 15 1 0 05:27 ? 00:00:11 /usr/local/bin/envoy -c etc/istio/proxy/envoy-rev.json --drain-time-s 45 --drai
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- cat /etc/istio/proxy/envoy-rev.json
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ss -xnlp
kubectl exec -it deployment.apps/istio-ingressgateway -n istio-system -- ss -xnp
Auto Injection with namespace label : 해당 네임스페이스에 생성되는 모든 파드들은 istio 사이드카가 자동으로 injection 됨
# mutating Webhook admisstion controller 사용
kubectl label namespace default istio-injection=enabled

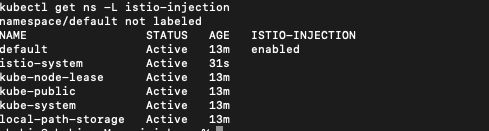

kubectl get ns -L istio-injection
NAME STATUS AGE ISTIO-INJECTION
default Active 58m enabled
...
Istio 접속 테스트를 위한 변수 지정*
mypc)
## istio-ingressgateway 파드가 배치된 노드의 유동 공인 IP 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text
k3s-s 3.38.151.222 running
k3s-w1 15.165.75.117 running
k3s-w2 3.39.223.99 running
testpc 54.180.243.135 running
k3s-s)
# istio ingress gw NodePort(HTTP 접속용) 변수 지정 : 아래 ports[0] 은 어떤 용도의 포트일까요?
export IGWHTTP=$(kubectl get service -n istio-system istio-ingressgateway -o jsonpath='{.spec.ports[1].nodePort}')
echo $IGWHTTP
IGWHTTP=<각자 자신의 NodePort>
# /etc/hosts 파일 수정
MYDOMAIN=<각자 자신의 www 도메인> # 단, 사용하고 있지 않는 공인 도메인을 사용 할 것
MYDOMAIN=www.wellbeconnected.com
echo "<istio-ingressgateway 파드가 있는 워커 노드> $MYDOMAIN" >> /etc/hosts
MYDOMAIN=<각자 자신의 www 도메인>
export MYDOMAIN=www.wellbeconnected.com
echo -e "192.168.10.10 $MYDOMAIN" >> /etc/hosts
echo -e "export MYDOMAIN=$MYDOMAIN" >> /etc/profile

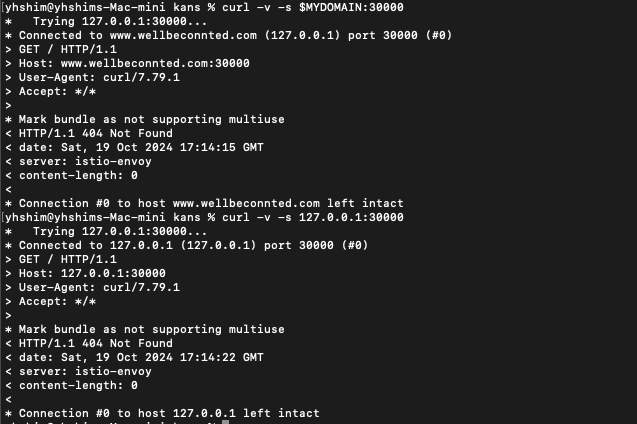

# istio ingress gw 접속 테스트 : 아직은 설정이 없어서 접속 실패가 된다
curl -v -s $MYDOMAIN:$IGWHTTP
testpc
# 아래 변수는 각자 자신의 값을 직접 입력 할 것
IGWHTTP=<각자 출력된 NodePort>
IGWHTTP=32759
export MYDOMAIN=www.wellbeconnected.com
echo -e "192.168.10.10 $MYDOMAIN" >> /etc/hosts
echo -e "export MYDOMAIN=$MYDOMAIN" >> /etc/profile
# istio ingress gw 접속 테스트 : 아직은 설정이 없어서 접속 실패가 된다
curl -v -s $MYDOMAIN:$IGWHTTP
PC
# 아래 변수는 각자 자신의 값을 직접 입력 할 것 : ISTIONODEIP는 3개의 노드 중 아무거나 입력
IGWHTTP=<각자 출력된 NodePort>
IGWHTTP=32759
ISTIONODEIP=<k3s-s 의 유동 공인 IP>
ISTIONODEIP=3.38.208.153
MYDOMAIN=www.wellbeconnected.com
echo "$ISTIONODEIP $MYDOMAIN" | sudo tee -a /etc/hosts
# istio ingress gw 접속 테스트 : 아직은 설정이 없어서 접속 실패가 된다
curl -v -s $MYDOMAIN:$IGWHTTP
Istio 통한 외부 노출
Nginx 디플로이먼트와 서비스 배포
# 로그 모니터링
kubectl get pod -n istio-system -l app=istiod
kubetail -n istio-system -l app=istiod -f
kubectl get pod -n istio-system -l app=istio-ingressgateway
kubetail -n istio-system -l app=istio-ingressgateway -fcat <<EOF | kubectl create -f -
apiVersion: v1
kind: ServiceAccount
metadata:
name: kans-nginx
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: deploy-websrv
spec:
replicas: 1
selector:
matchLabels:
app: deploy-websrv
template:
metadata:
labels:
app: deploy-websrv
spec:
serviceAccountName: kans-nginx
terminationGracePeriodSeconds: 0
containers:
- name: deploy-websrv
image: nginx:alpine
ports:
- containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: svc-clusterip
spec:
ports:
- name: svc-webport
port: 80
targetPort: 80
selector:
app: deploy-websrv
type: ClusterIP
EOF
Istio Gateway/VirtualService 설정 - Host 기반 트래픽 라우팅 설정 - Gateway
- 클라이언트 PC → (Service:NodePort) Istio ingressgateway 파드 → (Gateway, VirtualService, Service 는 Bypass) → Endpoint(파드 : 사이드카 - Application 컨테이너)
- Gateway : 지정한 인그레스 게이트웨이로부터 트래픽이 인입, 프로토콜 및 포트, HOSTS, Proxy 등 설정 가능
- VirtualService : 인입 처리할 hosts 설정, L7 PATH 별 라우팅, 목적지에 대한 정책 설정 가능 (envoy route config)
- (참고) Introducing Istio v1 APIs - Blog
cat <<EOF | kubectl create -f -
apiVersion: networking.istio.io/v1
kind: Gateway
metadata:
name: test-gateway
spec:
selector:
istio: ingressgateway
servers:
- port:
number: 80
name: http
protocol: HTTP
hosts:
- "*"
---
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
name: nginx-service
spec:
hosts:
- "$MYDOMAIN"
gateways:
- test-gateway
http:
- route:
- destination:
host: svc-clusterip
port:
number: 80
EOF# Istio Gateway(=gw)/VirtualService(=vs) 설정 정보를 확인
kc explain gateways.networking.istio.io
kc explain virtualservices.networking.istio.io
kubectl api-resources | grep istio
# virtual service 는 다른 네임스페이스의 서비스(ex. svc-nn.<ns>)도 참조할 수 있다
kubectl get gw,vs
NAME AGE
gateway.networking.istio.io/test-gateway 21s
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/nginx-service ["test-gateway"] ["www.wellbeconnected.com"] 4m9s
# Retrieves last sent and last acknowledged xDS sync from Istiod to each Envoy in the mesh
# istioctl proxy-status command was improved to include the time since last change, and more relevant status values.
istioctl proxy-status # 단축어 ps
istioctl ps
Istio 를 통한 Nginx 파드 접속 테스트
- 외부(자신의PC, testpc)에서 접속 테스트
# istio ingress gw 를 통한 접속 테스트
curl -s $MYDOMAIN:$IGWHTTP | grep -o "<title>.*</title>"
curl -v -s $MYDOMAIN:$IGWHTTP
curl -v -s <유동공인이IP>:$IGWHTTP
- 출력 로그 정보 확인
kubetail -n istio-system -l app=istio-ingressgateway -f
kubetail -l app=deploy-websrv
- istioctl 정보 확인
#
istioctl proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
deploy-websrv-7d7cf8586c-l22cs.default Kubernetes SYNCED (22m) SYNCED (22m) SYNCED (22m) SYNCED (22m) IGNORED istiod-7f8b586864-mv944 1.23.2
istio-ingressgateway-5f9f654d46-c4g7s.istio-system Kubernetes SYNCED (5m19s) SYNCED (5m19s) SYNCED (5m19s) SYNCED (5m19s) IGNORED istiod-7f8b586864-mv944 1.23.2
# Envoy config dump : all, cluster, endpoint, listener 등
istioctl proxy-config --help
istioctl proxy-config all deploy-websrv-7d7cf8586c-l22cs
istioctl proxy-config all deploy-websrv-7d7cf8586c-l22cs -o json | jq
istioctl proxy-config route deploy-websrv-7d7cf8586c-l22cs -o json | jq
pilot : istio-proxy 내 uds 로 envoy 와 grpc 통신, istiod 받아온 dynamic config 를 envoy 에 전달
# istio-proxy 사용자 정보 확인 : uid(1337):gid(1337) 확인 -> iptables rule 에서 사용됨
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- tail -n 3 /etc/passwd
ubuntu:x:1000:1000:Ubuntu:/home/ubuntu:/bin/bash
tcpdump:x:100:102::/nonexistent:/usr/sbin/nologin
istio-proxy:x:1337:1337::/home/istio-proxy:/bin/sh
# envoy 설정 정보 확인 : dynamic_resources , static_resources - listeners : 출력되는 IP가 누구인지 확인 해보자
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- cat /etc/istio/proxy/envoy-rev.json
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- ss -nlp
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- ss -np
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- netstat -np
Active Internet connections (w/o servers)
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name
tcp 0 0 172.16.1.10:15021 172.16.1.1:49548 TIME_WAIT -
tcp 0 0 172.16.1.10:15006 172.16.2.4:37814 ESTABLISHED 12/envoy
tcp 0 0 172.16.1.10:15021 172.16.1.1:43138 TIME_WAIT -
tcp 0 0 127.0.0.1:39158 127.0.0.1:15020 ESTABLISHED 12/envoy
tcp 0 0 172.16.1.10:15021 172.16.1.1:42948 TIME_WAIT -
tcp 0 0 172.16.1.10:51370 10.10.200.82:15012 ESTABLISHED 1/pilot-agent
tcp 0 0 172.16.1.10:15021 172.16.1.1:39522 TIME_WAIT -
tcp 0 0 172.16.1.10:51360 10.10.200.82:15012 ESTABLISHED 1/pilot-agent
tcp 0 0 127.0.0.1:39172 127.0.0.1:15020 ESTABLISHED 12/envoy
tcp6 0 0 127.0.0.1:15020 127.0.0.1:39158 ESTABLISHED 1/pilot-agent
tcp6 0 0 127.0.0.1:15020 127.0.0.1:39172 ESTABLISHED 1/pilot-agent
Active UNIX domain sockets (w/o servers)
Proto RefCnt Flags Type State I-Node PID/Program name Path
unix 3 [ ] STREAM CONNECTED 151002 1/pilot-agent var/run/secrets/workload-spiffe-uds/socket
unix 3 [ ] STREAM CONNECTED 152729 -
unix 3 [ ] STREAM CONNECTED 152723 -
unix 3 [ ] STREAM CONNECTED 152727 -
unix 3 [ ] STREAM CONNECTED 150129 12/envoy
unix 3 [ ] STREAM CONNECTED 152726 -
unix 3 [ ] STREAM CONNECTED 152724 -
unix 3 [ ] STREAM CONNECTED 152722 -
unix 3 [ ] STREAM CONNECTED 150979 12/envoy
unix 3 [ ] STREAM CONNECTED 152728 -
unix 3 [ ] STREAM CONNECTED 152725 -
unix 3 [ ] STREAM CONNECTED 150120 1/pilot-agent etc/istio/proxy/XDS
#
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- ps -ef
UID PID PPID C STIME TTY TIME CMD
istio-p+ 1 0 0 07:11 ? 00:00:00 /usr/local/bin/pilot-agent proxy sidecar --domain default.svc.cluster.local --p
istio-p+ 12 1 0 07:11 ? 00:00:02 /usr/local/bin/envoy -c etc/istio/proxy/envoy-rev.json --drain-time-s 45 --drai
istio-p+ 91 0 0 07:21 pts/0 00:00:00 ps -ef
# 출력되는 IP가 누구인지 확인 해보자
kubectl get pod,svc -A -owide
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- netstat -antp
Active Internet connections (servers and established)
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name
tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN -
tcp 0 0 127.0.0.1:15004 0.0.0.0:* LISTEN 1/pilot-agent
tcp 0 0 127.0.0.1:15000 0.0.0.0:* LISTEN 12/envoy
tcp 0 0 0.0.0.0:15090 0.0.0.0:* LISTEN 12/envoy
tcp 0 0 0.0.0.0:15090 0.0.0.0:* LISTEN 12/envoy
tcp 0 0 0.0.0.0:15021 0.0.0.0:* LISTEN 12/envoy
tcp 0 0 0.0.0.0:15021 0.0.0.0:* LISTEN 12/envoy
tcp 0 0 0.0.0.0:15006 0.0.0.0:* LISTEN 12/envoy
tcp 0 0 0.0.0.0:15006 0.0.0.0:* LISTEN 12/envoy
tcp 0 0 0.0.0.0:15001 0.0.0.0:* LISTEN 12/envoy
tcp 0 0 0.0.0.0:15001 0.0.0.0:* LISTEN 12/envoy
tcp 0 0 172.16.1.10:15006 172.16.2.4:37814 ESTABLISHED 12/envoy
tcp 0 0 172.16.1.10:15021 172.16.1.1:42632 TIME_WAIT -
tcp 0 0 127.0.0.1:39158 127.0.0.1:15020 ESTABLISHED 12/envoy
tcp 0 0 172.16.1.10:15021 172.16.1.1:55752 TIME_WAIT -
tcp 0 0 172.16.1.10:51370 10.10.200.82:15012 ESTABLISHED 1/pilot-agent
tcp 0 0 172.16.1.10:15021 172.16.1.1:50394 TIME_WAIT -
tcp 0 0 172.16.1.10:51360 10.10.200.82:15012 ESTABLISHED 1/pilot-agent
tcp 0 0 172.16.1.10:15021 172.16.1.1:49496 TIME_WAIT -
tcp 0 0 127.0.0.1:39172 127.0.0.1:15020 ESTABLISHED 12/envoy
tcp6 0 0 :::80 :::* LISTEN -
tcp6 0 0 :::15020 :::* LISTEN 1/pilot-agent
tcp6 0 0 127.0.0.1:15020 127.0.0.1:39158 ESTABLISHED 1/pilot-agent
tcp6 0 0 127.0.0.1:15020 127.0.0.1:39172 ESTABLISHED 1/pilot-agent
# istiod 정보 같이 확인 : 출력되는 IP가 누구인지 확인 해보자
kubectl get pod,svc -A -owide
kubectl exec -it deploy/istiod -n istio-system -- ps -ef
kubectl exec -it deploy/istiod -n istio-system -- netstat -antp
kubectl exec -it deploy/istiod -n istio-system -- ss -nlp
kubectl exec -it deploy/istiod -n istio-system -- ss -np
Bookinfo 실습 & Istio 기능
1) Bookinfo
- Bookinfo 애플리케이션 소개 : 4개의 마이크로서비스로 구성 : Productpage, reviews, ratings, details - 링크
Bookinfo 애플리케이션 배포 - 링크
# 모니터링
watch -d 'kubectl get pod -owide;echo;kubectl get svc'
# Bookinfo 애플리케이션 배포
echo $ISTIOV
cat ~/istio-$ISTIOV/samples/bookinfo/platform/kube/bookinfo.yaml
kubectl apply -f ~/istio-$ISTIOV/samples/bookinfo/platform/kube/bookinfo.yaml
# 확인
kubectl get all,sa
# product 웹 접속 확인
kubectl exec "$(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}')" -c ratings -- curl -sS productpage:9080/productpage | grep -o "<title>.*</title>"
# 로그
kubetail -l app=productpage -f
2) Istio 를 통한 인입 기본 설정
Istio Gateway/VirtualService 설정
# Istio Gateway/VirtualService 설정
cat ~/istio-$ISTIOV/samples/bookinfo/networking/bookinfo-gateway.yaml
kubectl apply -f ~/istio-$ISTIOV/samples/bookinfo/networking/bookinfo-gateway.yaml
# 확인

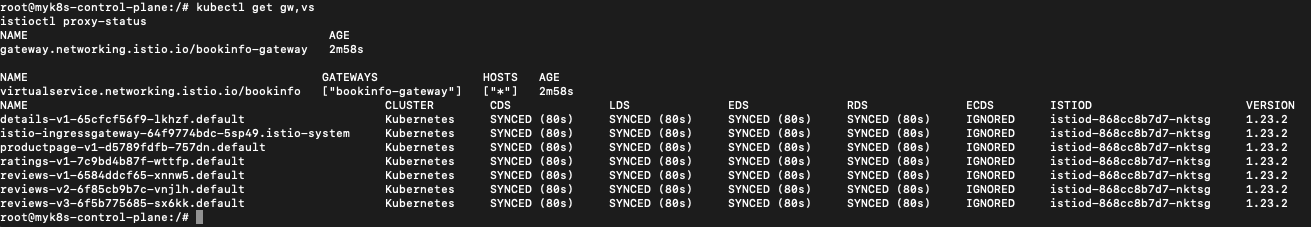

kubectl get gw,vs
istioctl proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
details-v1-65cfcf56f9-4drsk.default Kubernetes SYNCED (7m4s) SYNCED (7m4s) SYNCED (6m57s) SYNCED (7m4s) IGNORED istiod-7f8b586864-mv944 1.23.2
istio-ingressgateway-5f9f654d46-c4g7s.istio-system Kubernetes SYNCED (3m7s) SYNCED (3m7s) SYNCED (6m57s) SYNCED (3m7s) IGNORED istiod-7f8b586864-mv944 1.23.2
productpage-v1-d5789fdfb-5cr6m.default Kubernetes SYNCED (6m59s) SYNCED (6m59s) SYNCED (6m57s) SYNCED (6m59s) IGNORED istiod-7f8b586864-mv944 1.23.2
ratings-v1-7c9bd4b87f-9q4nv.default Kubernetes SYNCED (7m3s) SYNCED (7m3s) SYNCED (6m57s) SYNCED (7m3s) IGNORED istiod-7f8b586864-mv944 1.23.2
reviews-v1-6584ddcf65-rqgp7.default Kubernetes SYNCED (7m2s) SYNCED (7m2s) SYNCED (6m57s) SYNCED (7m2s) IGNORED istiod-7f8b586864-mv944 1.23.2
reviews-v2-6f85cb9b7c-h6m7p.default Kubernetes SYNCED (7m2s) SYNCED (7m2s) SYNCED (6m57s) SYNCED (7m2s) IGNORED istiod-7f8b586864-mv944 1.23.2
reviews-v3-6f5b775685-rprpb.default Kubernetes SYNCED (6m58s) SYNCED (6m58s) SYNCED (6m57s) SYNCED (6m58s) IGNORED istiod-7f8b586864-mv944 1.23.2
# productpage 파드의 istio-proxy 로그 확인 Access log 가 출력 - Default access log format : 링크
kubetail -l app=productpage -c istio-proxy -f

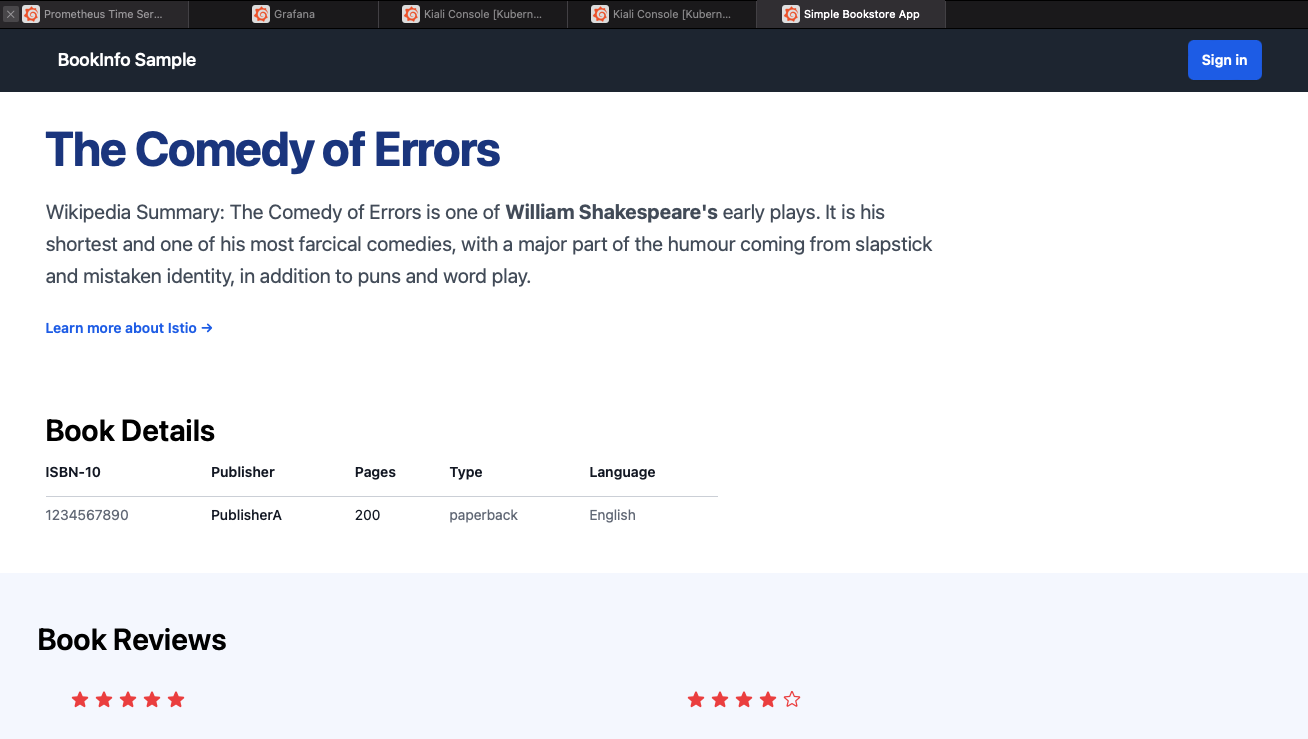

Istio 를 통한 productpage 접속(반복) 테스트 & 웹 브라우저 접속 테스트*
- k3s-s NodePort 접속 확인
#
export IGWHTTP=$(kubectl get service -n istio-system istio-ingressgateway -o jsonpath='{.spec.ports[1].nodePort}')
echo $IGWHTTP
32759
# 접속 확인
kubectl get svc -n istio-system istio-ingressgateway
curl -s http://localhost:$IGWHTTP/productpage
curl -s http://192.168.10.101:$IGWHTTP/productpage
curl -s http://192.168.10.102:$IGWHTTP/productpage
# 정보 확인
echo $MYDOMAIN
cat /etc/hosts
#
curl -s http://$MYDOMAIN:$IGWHTTP/productpage

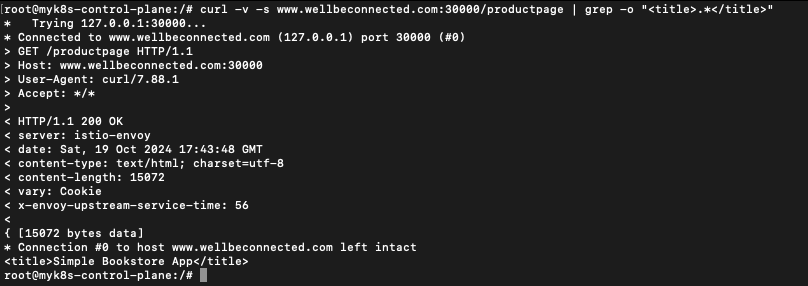

- 자신의 PC에서 접속 확인
#
echo $MYDOMAIN $IGWHTTP
cat /etc/hosts
#
curl -v -s $MYDOMAIN:$IGWHTTP/productpage
echo -e "http://$MYDOMAIN:$IGWHTTP/productpage"
#
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text
- testpc 에서 접속 실행*
# istio ingress gw 를 통한 접속 테스트
curl -s $MYDOMAIN:$IGWHTTP/productpage | grep -o "<title>.*</title>"
while true; do curl -s $MYDOMAIN:$IGWHTTP/productpage | grep -o "<title>.*</title>" ; echo "--------------" ; sleep 1; done
for i in {1..100}; do curl -s $MYDOMAIN:$IGWHTTP/productpage | grep -o "<title>.*</title>" ; done
- http://NodeIP:NodePort/productpage 로 접속 후 새로고침 해보자 → Reviews 와 Ratings 변경 확인!
3) 모니터링

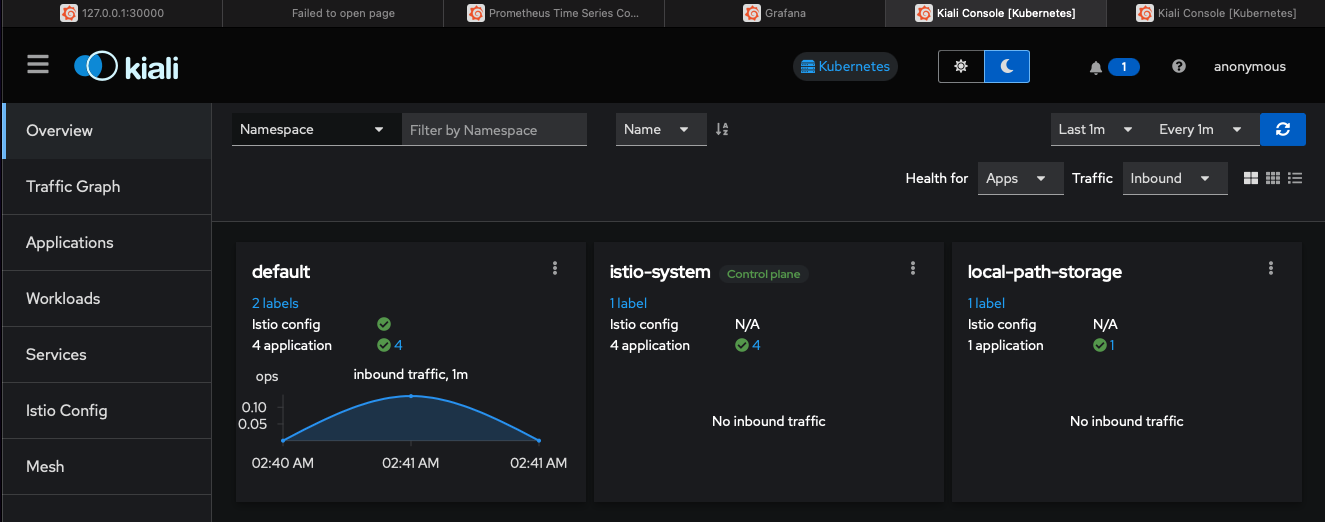

- Kiali is an observability console for Istio with service mesh configuration and validation capabilities.
- Addon 설치 : Kiali (키알리) 대시보드 along with Prometheus, Grafana, and Jaeger - 링크
# Install Kiali and the other addons and wait for them to be deployed. : Kiali dashboard, along with Prometheus, Grafana, and Jaeger.
tree ~/istio-$ISTIOV/samples/addons/
kubectl apply -f ~/istio-$ISTIOV/samples/addons # 디렉터리에 있는 모든 yaml 자원을 생성
kubectl rollout status deployment/kiali -n istio-system
# 확인
kubectl get all,sa,cm -n istio-system
kubectl get svc,ep -n istio-system
# kiali 서비스 변경
kubectl patch svc -n istio-system kiali -p '{"spec":{"type":"NodePort"}}'
# kiali 웹 접속 주소 확인
KIALINodePort=$(kubectl get svc -n istio-system kiali -o jsonpath={.spec.ports[0].nodePort})
echo -e "KIALI UI URL = http://$(curl -s ipinfo.io/ip):$KIALINodePort"
# Grafana 서비스 변경
kubectl patch svc -n istio-system grafana -p '{"spec":{"type":"NodePort"}}'
# Grafana 웹 접속 주소 확인 : 7개의 대시보드
GRAFANANodePort=$(kubectl get svc -n istio-system grafana -o jsonpath={.spec.ports[0].nodePort})
echo -e "Grafana URL = http://$(curl -s ipinfo.io/ip):$GRAFANANodePort"
# Prometheus 서비스 변경
kubectl patch svc -n istio-system prometheus -p '{"spec":{"type":"NodePort"}}'
# Prometheus 웹 접속 주소 확인
PROMENodePort=$(kubectl get svc -n istio-system prometheus -o jsonpath={.spec.ports[0].nodePort})
echo -e "Prometheus URL = http://$(curl -s ipinfo.io/ip):$PROMENodePort"
4) Traffic Management
- Traffic Managenet : 트래픽 컨트롤은 VirtualService 와 DestinationRule 설정을 통해서 동작
동작 소개 : 클라이언트 PC → Istio ingressgateway 파드 → (Gateway, VirtualService + DestinationRule) → Cluster(Endpoint - 파드)
5) Security
- 제로 트러스트 (ZT: Zero Trust) : ‘아무것도 신뢰할 수 없다는 가정하에, 사용자 및 다양한 정보를 바탕으로 최소한의 권한과 세밀한 통제를 지속적으로 수행하는 보안 활동’ - 링크
참고)
약식 실습 가이드(mac M 사용자의 경우)
- kind(controlplane 1대) + istio-ingressgateway(NodePort) + Istio 통신 흐름
1. kind k8s 배포
#
cat <<EOF> kind-1node.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000
hostPort: 30000
- containerPort: 30001
hostPort: 30001
- containerPort: 30002
hostPort: 30002
- containerPort: 30003
hostPort: 30003
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.1.0/24
EOF
kind create cluster --config kind-1node.yaml --name myk8s --image kindest/node:v1.30.4
# 설치 확인
docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# testpc 컨테이너 기동 : kind 도커 브리지를 지정 해서 사용
docker run -d --rm --name testpc --network kind nicolaka/netshoot sleep infinity # IP 지정 없이 실행 시
docker ps
2. istioctl 설치 - install , profile
# myk8s-control-plane 진입 후 설치 진행
docker exec -it myk8s-control-plane bash
-----------------------------------
# istioctl 설치
export ISTIOV=1.23.2
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV sh -
tree istio-$ISTIOV -L 2 # sample yaml 포함
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
istioctl version --remote=false
# default 프로파일 컨트롤 플레인 배포
istioctl profile list
istioctl install --set profile=default -y
# 설치 확인 : istiod, istio-ingressgateway, crd 등
kubectl get all,svc,ep,sa,cm,secret,pdb -n istio-system
kubectl get crd | grep istio.io | sort
# istio-ingressgateway 서비스 NodePort 변경 및 nodeport 30000로 지정 변경
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 8080, "nodePort": 30000}]}}'
kubectl get svc -n istio-system istio-ingressgateway
# istio-ingressgateway 서비스 externalTrafficPolicy 설정 : ClientIP 수집 확인 용도
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl describe svc -n istio-system istio-ingressgateway
# 빠져나오기
exit
-----------------------------------
3. default 네임스페이스에 istio-proxy sidecar 주입 설정 - Docs
# mutating Webhook admisstion controller 사용
kubectl label namespace default istio-injection=enabled
kubectl get ns -L istio-injection
4. Istio 접속 테스트를 위한 변수 지정
mac 환경
# /etc/hosts 파일 수정
MYDOMAIN=<각자 자신의 www 도메인> # 단, 사용하고 있지 않는 공인 도메인을 사용 할 것
export MYDOMAIN=www.wellbeconnected.com # 예시 도메인
echo "127.0.0.1 $MYDOMAIN" | sudo tee -a /etc/hosts
# istio ingress gw 접속 테스트 : 아직은 설정이 없어서 접속 실패가 된다
curl -v -s $MYDOMAIN:30000
curl -v -s 127.0.0.1:30000
[신규 터미널] testpc 컨테이너
# myk8s-control-plane 컨테이너 IP 확인
docker inspect -f '{{range .NetworkSettings.Networks}}{{.IPAddress}}{{end}}' myk8s-control-plane
172.18.0.2
# testpc 진입 후 설치 진행
docker exec -it testpc zsh
-----------------------------------
#
echo -e "172.18.0.2 www.wellbeconnected.com" | tee -a /etc/hosts
#
curl -v -s www.wellbeconnected.com:30000
# 이후에도 접속 테스트를 위해서 해당 터미널은 유지
5. Istio 를 통한 Nginx 파드 접속 테스트
Nginx 디플로이먼트와 서비스 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ServiceAccount
metadata:
name: kans-nginx
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: deploy-websrv
spec:
replicas: 1
selector:
matchLabels:
app: deploy-websrv
template:
metadata:
labels:
app: deploy-websrv
spec:
serviceAccountName: kans-nginx
terminationGracePeriodSeconds: 0
containers:
- name: deploy-websrv
image: nginx:alpine
ports:
- containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: svc-clusterip
spec:
ports:
- name: svc-webport
port: 80
targetPort: 80
selector:
app: deploy-websrv
type: ClusterIP
EOF
Istio Gateway/VirtualService 설정 - Host 기반 트래픽 라우팅 설정 - Gateway
cat <<EOF | kubectl apply -f -
apiVersion: networking.istio.io/v1
kind: Gateway
metadata:
name: test-gateway
spec:
selector:
istio: ingressgateway
servers:
- port:
number: 80
name: http
protocol: HTTP
hosts:
- "*"
---
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
name: nginx-service
spec:
hosts:
- "$MYDOMAIN" # 도메인 접속이 잘 되지 않을 경우 "*" 로 변경하고 IP로 접속 할 것
gateways:
- test-gateway
http:
- route:
- destination:
host: svc-clusterip
port:
number: 80
EOF
리소스 생성 확인
#
kubectl get deploy,pod,svc,ep,sa
kubectl describe pod -l app=deploy-websrv
kubectl get gw,vs
# 로그 확인
kubectl logs -l app=deploy-websrv -c istio-init --tail=-1
kubectl logs -l app=deploy-websrv -c istio-proxy --tail=-1
kubectl logs -l app=deploy-websrv -c deploy-websrv --tail=-1
#
docker exec -it myk8s-control-plane istioctl proxy-status # 단축어 ps
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
deploy-websrv-778ffd6947-7s9fk.default Kubernetes SYNCED (14m) SYNCED (14m) SYNCED (14m) SYNCED (14m) IGNORED istiod-868cc8b7d7-l95c2 1.23.2
istio-ingressgateway-64f9774bdc-b4rzj.istio-system Kubernetes SYNCED (22m) SYNCED (22m) SYNCED (22m) SYNCED (22m) IGNORED istiod-868cc8b7d7-l95c2 1.23.2
# proxy-config 단축어 pc
docker exec -it myk8s-control-plane istioctl proxy-config all deploy-websrv-778ffd6947-7s9fk
docker exec -it myk8s-control-plane istioctl proxy-config all istio-ingressgateway-64f9774bdc-b4rzj.istio-system
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy-websrv-778ffd6947-7s9fk
docker exec -it myk8s-control-plane istioctl proxy-config route deploy-websrv-778ffd6947-7s9fk
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy-websrv-778ffd6947-7s9fk
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy-websrv-778ffd6947-7s9fk
docker exec -it myk8s-control-plane istioctl proxy-config log deploy-websrv-778ffd6947-7s9fk
# envoy 가 사용하고 있는 인증서 정보 확인
docker exec -it myk8s-control-plane istioctl proxy-config secret deploy-websrv-778ffd6947-7s9fk
RESOURCE NAME TYPE STATUS VALID CERT SERIAL NUMBER NOT AFTER NOT BEFORE
default Cert Chain ACTIVE true fde80f16813a7838713e9f6107679ab3 2024-10-20T07:33:16Z 2024-10-19T07:31:16Z
ROOTCA CA ACTIVE true 5148b1373dbec92eb58b536d562d4976 2034-10-17T07:31:57Z 2024-10-19T07:31:57Z
Istio 를 통한 Nginx 파드 접속 테스트
# (참고) 출력 로그 정보 확인
kubectl logs -n istio-system -l app=istio-ingressgateway -f
kubectl logs -l app=deploy-websrv -c istio-proxy -f
kubectl logs -l app=deploy-websrv -c deploy-websrv -f
# testpc 컨테이너에서 접속 테스트
curl -v -s <각자 자신의 www 도메인>:30000
curl -v -s www.gasida.dev:30000
curl -v -s <controlplane 컨테이너IP>:30000
curl -v -s 172.18.0.2:30000
# 자신의 mac 에서 접속 테스트
curl -v -s <각자 자신의 www 도메인>:30000
curl -v -s www.gasida.dev:30000
curl -v -s 127.0.0.1:30000
open http://127.0.0.1:30000
(참고) 특정 파드에 istio-proxy Envoy 로그 레벨 변경 : /logging 엔드포인트에 요청으로 조정 가능 - Blog , Docs
# 특정 파드에 istio-proxy 에 Envoy 로그 레벨 확인
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- curl -X POST http://localhost:15000/logging
active loggers:
...
http: warning
http2: warning
...
# 로그 레벨 : trace > debug > info > warning/warn > error > critical > off
# 특정 컴포넌트 로그만 레벨 변경 : http 만 info 변경 >> testpc에서 curl 접속 후 로그 정보 확인
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- curl -X POST http://localhost:15000/logging?http=info
# 특정 컴포넌트 로그만 레벨 변경 : http 만 debug 변경 >> testpc에서 curl 접속 후 로그 정보 확인
kubectl exec -it deploy/deploy-websrv -c istio-proxy -- curl -X POST http://localhost:15000/logging?http=debug
istio-ingressgateway 에 istio-proxy 에도 로깅 변경
kubectl exec -it deploy/istio-ingressgateway -n istio-system -- curl -X POST http://localhost:15000/logging
kubectl exec -it deploy/istio-ingressgateway -n istio-system -- curl -X POST http://localhost:15000/logging?http=debug
kubectl exec -it deploy/istio-ingressgateway -n istio-system -- curl -X POST http://localhost:15000/logging?http=info
(참고) istio-proxy 파드에 envoy 컨테이너 admin 페이지 접속
# istio-proxy 파드에 envoy 컨테이너 admin 접속 포트 포워딩 설정
kubectl port-forward deployment/deploy-websrv 15000:15000 &
# envoy 컨테이너 admin 페이지 접속
open http://localhost:15000
(참고) Istiod 상세 분석을 위해, ControlZ 웹 접속 후 제공 정보 확인 : istiod 디플로이먼트에 포트 포워딩 접속 - Docs
# istiod 디플로이먼트에 포트 포워딩 설정
kubectl port-forward deploy/istiod -n istio-system 9876:9876 &
# istiod ControlZ 페이지 접속
open http://localhost:9876
실습 리소스 삭제
kubectl delete gw test-gateway
kubectl delete vs nginx-service
kubectl delete deploy deploy-websrv
kubectl delete svc svc-clusterip
kubectl delete sa kans-nginx
6. Bookinfo & Addon 설치
Bookinfo + Istio GW/VS 설정 & Addon 설치 - Link
# myk8s-control-plane 진입 후 설치 진행
docker exec -it myk8s-control-plane bash
-----------------------------------
# Bookinfo 애플리케이션 배포
export ISTIOV=1.23.2
cat /istio-$ISTIOV/samples/bookinfo/platform/kube/bookinfo.yaml
kubectl apply -f /istio-$ISTIOV/samples/bookinfo/platform/kube/bookinfo.yaml
# 확인 : 서비스 어카운트(sa)는 spiffe 에 svid 에 사용됨
kubectl get all,sa
# product 웹 접속 확인
kubectl exec "$(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}')" -c ratings -- curl -sS productpage:9080/productpage | grep -o "<title>.*</title>"
# productpage 파드 로그
kubectl logs -l app=productpage -c istio-proxy --tail=-1
kubectl logs -l app=productpage -c productpage -f
# Istio Gateway/VirtualService 설정
cat istio-$ISTIOV/samples/bookinfo/networking/bookinfo-gateway.yaml
kubectl apply -f /istio-$ISTIOV/samples/bookinfo/networking/bookinfo-gateway.yaml
# Istio Gateway/VirtualService 설정 확인
kubectl get gw,vs
istioctl proxy-status
# productpage 파드의 istio-proxy 로그 확인 Access log 가 출력 - Default access log format : 링크
kubectl logs -l app=productpage -c istio-proxy -f
# Addon 설치
## Install Kiali and the other addons and wait for them to be deployed. : Kiali dashboard, along with Prometheus, Grafana, and Jaeger.
tree /istio-$ISTIOV/samples/addons/
kubectl apply -f /istio-$ISTIOV/samples/addons # 디렉터리에 있는 모든 yaml 자원을 생성
kubectl rollout status deployment/kiali -n istio-system
# 확인
kubectl get all,sa,cm -n istio-system
kubectl get svc,ep -n istio-system
# NodePort 변경 및 nodeport 30001~30003으로 변경 : prometheus(30001), grafana(30002), kiali(30003)
kubectl patch svc -n istio-system prometheus -p '{"spec": {"type": "NodePort", "ports": [{"port": 9090, "targetPort": 9090, "nodePort": 30001}]}}'
kubectl patch svc -n istio-system grafana -p '{"spec": {"type": "NodePort", "ports": [{"port": 3000, "targetPort": 3000, "nodePort": 30002}]}}'
kubectl patch svc -n istio-system kiali -p '{"spec": {"type": "NodePort", "ports": [{"port": 20001, "targetPort": 20001, "nodePort": 30003}]}}'
# 빠져나오기
exit
-----------------------------------
Prometheus , Grafana , Kiali 접속
# Prometheus 접속
open http://127.0.0.1:30001
# Grafana 접속
open http://127.0.0.1:30002
# Kiali 접속 : NodePort
open http://127.0.0.1:30003
# Kiali 접속 : Port forward
kubectl port-forward deployment/kiali -n istio-system 20001:20001 &
open http://127.0.0.1:20001
7. Istio 를 통한 productpage 접속(반복) 테스트 & 웹 브라우저 접속 테스트
testppc 컨테이너
# testpc 컨테이너에서 접속 테스트
curl -v -s <각자 자신의 www 도메인>:30000
curl -v -s www.gasida.dev:30000/
curl -v -s www.gasida.dev:30000/productpage
curl -v -s www.gasida.dev:30000/productpage | grep -o "<title>.*</title>"
# 반복 접속 테스트
for i in {1..10}; do curl -s www.gasida.dev:30000/productpage | grep -o "<title>.*</title>" ; done
for i in {1..100}; do curl -s www.gasida.dev:30000/productpage | grep -o "<title>.*</title>" ; done
for i in {1..1000}; do curl -s www.gasida.dev:30000/productpage | grep -o "<title>.*</title>" ; done
while true; do curl -s www.gasida.dev:30000/productpage | grep -o "<title>.*</title>" ; echo "--------------" ; sleep 1; done
while true; do curl -s www.gasida.dev:30000/productpage | grep -o "<title>.*</title>" ; echo "--------------" ; sleep 0.5; done
while true; do curl -s www.gasida.dev:30000/productpage | grep -o "<title>.*</title>" ; echo "--------------" ; sleep 0.1; done
macOS
# 자신의 mac 에서 접속 테스트
curl -v -s <각자 자신의 www 도메인>:30000
curl -v -s www.gasida.dev:30000/productpage
curl -v -s 127.0.0.1:30000/productpage
open http://www.gasida.dev:30000/productpage
open http://127.0.0.1:30000/productpage
# (위 접속이 잘 안될 경우) productpage 파드로 직접 port-forward 로 접속
kubectl port-forward deployment/productpage-v1 9080:9080 &
open http://127.0.0.1:9080
open http://127.0.0.1:9080/productpage
Kiali (키알리) 보기 설정
Namespace 를 default 로 선택 후 Graph (Traffic, Versioned app graph) 에서 Display 옵션 중 ‘Traffic Distribution’ 과 ‘Traffic Animation’ 활성화! , Security 체크 해보자 (Last 1m, Evety 10s)
9. Bookinfo 삭제 : addon은 남겨둠!
# myk8s-control-plane 진입 후 설치 진행
docker exec -it myk8s-control-plane bash
-----------------------------------
# Bookinfo 삭제
export ISTIOV=1.23.2
cd /istio-$ISTIOV/samples/bookinfo/platform/kube
./cleanup.sh
namespace ? [default] 엔터 입력
exit
-----------------------------------
참고자료
Istio 공식 문서 - 링크
Documentation
Learn how to deploy, use, and operate Istio.
istio.io
'IT > Container&k8s' 카테고리의 다른 글
| AWS VPC CNI (1) | 2024.11.03 |
|---|---|
| K8S Cilium CNI (4) | 2024.10.27 |
| K8s Gateway API (0) | 2024.10.13 |
| K8s Ingress(L7) (6) | 2024.10.13 |
| K8S IPVS Proxy 모드 (3) | 2024.10.05 |
최근에 올라온 글
최근에 달린 댓글
- Total
- Today
- Yesterday
TAG
- 파이썬
- GCP
- NW
- k8s cni
- SDWAN
- terraform
- 혼공파
- cloud
- cni
- S3
- OS
- NFT
- security
- IaC
- k8s calico
- handson
- GKE
- controltower
- EKS
- 혼공단
- autoscaling
- AWS
- operator
- k8s
- 혼공챌린지
- AI
- VPN
- gcp serverless
- 도서
- PYTHON
| 일 | 월 | 화 | 수 | 목 | 금 | 토 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | ||
| 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 13 | 14 | 15 | 16 | 17 | 18 | 19 |
| 20 | 21 | 22 | 23 | 24 | 25 | 26 |
| 27 | 28 | 29 | 30 |
글 보관함
